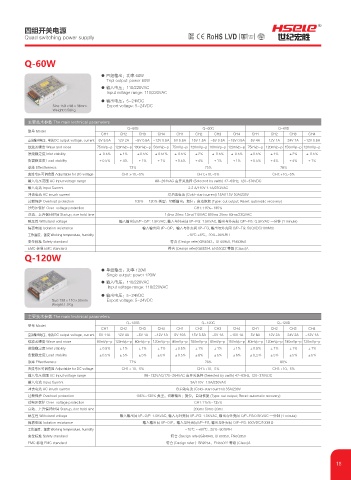

四组开关电源
R
Quad switching power supply Gemary (0&
UFTUFE

Q-60W

● 四组输出：功率 60W
Tripl output: power 60W
● 输入电压：110/220VAC
Input voltage range: 110/220VAC
● 输出电压：5~24VDC
Size:159×98×38mm Export voltage: 5~24VDC
Weight:0.56Kg

主要技术参数 The main technical parameters
Q-60B Q-60C Q-60D
型号 Model
CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4
直流输出电压、电流 DC output voltage, current 5V 5.5A 12V 2A -5V 0.5A -12V 0.5A 5V 5.5A 15V 1.5A -5V 0.5A -15V 0.5A 5V 4A 12V 1A 24V 1A -12V 0.5A
纹波及噪音 Wave and niose 75mVp-p 120mVp-p 100mVp-p 50mVp-p 75mVp-p 120mVp-p 100mVp-p 120mVp-p 75mVp-p 120mVp-p 150mVp-p 120mVp-p
进线稳定度 Inlet stability ± 0.5% ±1% ±0.5% ±0.51% ± 0.5% ±2% ± 0.5% ± 0.5% ±0.5% ±1% ±2% ± 0.5%
负载稳定度 Load stability ±0.5% ±4% ±1% ±1% ±0.5% ±4% ±1% ±1% ±0.5% ±4% ±4% ±1%
效率 Effectiveness 73% 75% 78%
直流电压可调范围 Adjustable for DC voltage CH1:+10,-5% CH1:+10,-5% CH1:+10,-5%
输入电压范围 AC Input voltage range 88~264VAC 由开关选择 (Selected by swith) 47~63Hz, 120~370VDC
输入电流 Input Current 2.2 A/110V 1.1A/23QVAC
冲击电流 AC inrush current 冷启动电流 (Cold-start current) 15A/115V 30A/230V
过载保护 Overload protection 105% 〜 130% 类型：切断输出；复位：自动恢复 (Type: cut output; Reset: automatic recovery)
过电压保护 Over-voltage protection CH1:115%~135%
启动、上升保持时间 Startup, rise hold time 1,6ms 20ms 12ms/115VAC 800ms 20ms 60ms/23QVAC
耐压性 Withstand voltage 输入输出间 I/P-O/P: 1.5KVAC, 输入与外壳间 I/P-FG: 1.5KVAC, 输出与外壳间 O/P-FG: Q.5KVAC —分钟 (1 minute)
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG, 输出与外壳间 O/P-FG: 50QVDC/100MΩ
工作温度、湿度 Working temperature, humidity -10℃ +6℃，20%~90%RH
安全标准 Safety standard 符合 (Design refer)GB4943，UL60950, EN60950
EMC 标准 EMC standard 符合 (Desiqn refer)GB9254, EN55022 等级 (Class)A
Q-120W

● 单组输出：功率 120W
Single output: power 120W
● 输入电压：110/220VAC
Input voltage range: 110/220VAC
● 输出电压：5~24VDC
Size:199×110×50mm Export voltage: 5~24VDC
Weight:1.1Kg

主要技术参数 The main technical parameters
Q-120B Q-120C Q-120D
型号 Model
CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4
直流输出电压、电流 DC output voltage, current 5V 11A 12V 4A -5V 1A -12V 1A 5V 10A 15V 3.5A -5V 1A -15V 1A 5V 8A 12V 2A 24V 2A -12V 1A
纹波及噪音 Wave and niose 80mVp-p 120mVp-p 80mVp-p 120mVp-p 80mVp-p 150mVp-p 80mVp-p 150mVp-p 80mVp-p 120mVp-p 180mVp-p 120mVp-p
进线稳定度 Inlet stability ±0.5% ±1% ±1% ±1% ±0.5% ±1% ±1% ±1% ±0.5% ±1% ±1% ±1%
负载稳定度 Load stability ±0.5% ±5% ±5% ±5% ±0.5% ±6% ±5% ±6% ±0_5% ±5% ±5% ±5%
效率 Effectiveness 77% 76% 80%
直流电压可调范围 Adjustable for DC voltage CH1:+10,-5% CH1:+10,-5% CH1:+10,-5%
输入电压范围 AC Input voltage range 88~132VAC/175~264VAC 由开关选择 (Selected by swith) 47~63Hz, 120~370VDC
输入电流 Input Current 3A/110V 1.5A/230VAC
冲击电流 AC inrush current 冷启动电流 (Cold-start current) 35A/230V
过载保护 Overload protection 105%~130% 类型：切断输出；复位：自动恢复 (Type: cut output; Reset: automatic recovery)
过电压保护 Over-voltage protection CH1:115%~135%
启动、上升保持时间 Startup, rise hold time 200ms 50ms 20ms
耐压性 Withstand voltage 输入输出间 I/P-O/P: 1.5KVAC, 输入与外壳间 I/P-FG: 1.5KVAC, 输出与外壳间 O/P-FG:0.5KVAC —分钟 (1 minute)
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG, 输出与外壳间 O/P-FG: 500VDC/100MΩ
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃ , 20%~90%RH
安全标准 Safety standard 符合 (Design refer)GB4943, UL60950, EN6Q950
EMC 标准 EMC standard 符合 (Design refer）GB9254，EN55022 等级 (Class)A
