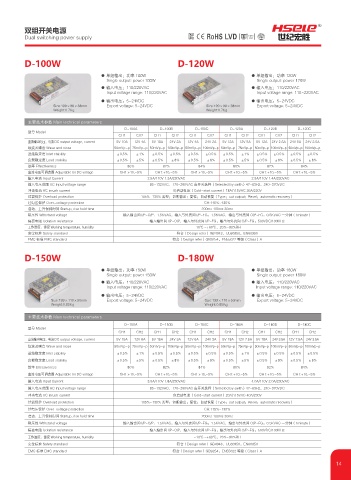

双组开关电源
R
Dual switching power supply Gemary (0&
UFTUFE

D-100W D-120W

● 单组输出：功率 100W ● 单组输出：功率 120W
Single output: power 100W Single output: power 120W
● 输入电压：110/220VAC ● 输入电压：110/220VAC
Input voltage range: 110/220VAC Input voltage range: 110~220VAC
● 输出电压：5~24VDC ● 输出电压：5~24VDC
Size:199×98×38mm Export voltage: 5~24VDC Size:199×98×38mm Export voltage: 5~24VDC
Weight:0.7Kg Weight:0.7Kg

主要技术参数 Main technical parameters
D-100A D-100B D-100C D-120A D-120B D-120C
型号 Model
CH1 CH2 CH1 CH2 CH1 CH2 CH1 CH2 CH1 CH2 CH1 CH2
直流输出电压、电流 DC output voltage, current 5V 10A 12V 4A 5V 10A 24V 2A 12V 4A 24V 2A 5V 12A 12V 5A 5V 12A 24V 2.5A 24V 5A 24V 2.5A
纹波及噪音 Wave and niose 50mVp-p 75mVp-p 50mVp-p 100mVp-p 50mVp-p 100mVp-p 50mVp-p 75mVp-p 50mVp-p 100mVp-p 50mVp-p 100mVp-p
进线稳定度 Inlet stability ±0.5% ±1% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±1% ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度 Load stability ±0.5% ±5% ±0.5% ±8% ±0.5% ±8% ±0.5% ±5% ±0.5% ±8% ±0.5% ±8%
效率 Effectiveness 80% 82% 84% 80% 82% 84%
直流电压可调范围 Adjustable for DC voltage CH1:+10,-5% CH1:+10,-5% CH1:+10,-5% CH1:+10,-5% CH1:+10,-5% CH1:+10,-5%
输入电流 Input Current 2.5A/110V 1.3A/230VAC 2.8A/110V 1.4A/230VAC
输入电压范围 AC Input voltage range 85~132VAC，170~260VAC 由开关选择（Selected by swith）47~63Hz，240~370VDC
冲击电流 AC inrush current 冷启动电流（Cold-start current）18A/115VAC 36A/230V
过载保护 Overload protection 105%-130% 类型：切断输出；复位：自动恢复（Type：cut output；Resel：automatic recovery）
过电压保护 Over-voltage protection CH:115%~135%
启动、上升保持时间 Startup, rise hold time 200ms 100ms 30ms
耐压性 Withstand voltage 输入输出间 I/P-O/P：1.5KVAC，输入与外壳间 I/P-FG：1.5KVAC，输出与外壳间 O/P-FG：0.5KVAC 一分钟（1minute）
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG，输出与外壳间 O/P-FG：500VDC/100M Ω
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）A

D-150W D-180W

● 单组输出：功率 150W ● 单组输出：功率 180W
Single output: power 150W Single output: power 180W
● 输入电压：110/220VAC ● 输入电压：110/220VAC
Input voltage range: 110/220VAC Input voltage range: 110/220VAC
● 输出电压：5~24VDC ● 输出电压：5~24VDC
Size:199×110×50mm Export voltage: 5~24VDC Size:199×110×50mm Export voltage: 5~24VDC
Weight:0.85Kg Weight:0.85Kg

主要技术参数 Main technical parameters
D-150A D-150B D-150C D-180A D-180B D-180C
型号 Model
CH1 CH2 CH1 CH2 CH1 CH2 CH1 CH2 CH1 CH2 CH1 CH2
直流输出电压、电流 DC output voltage, current 5V 15A 12V 6A 5V 15A 24V 3A 12V 6A 24V 3A 5V 18A 12V 7.5A 5V 18A 24V 3.5A 12V 7.5A 24V 3.5A
纹波及噪音 Wave and niose 50mVp-p 75mVp-p 50mVp-p 100mVp-p 50mVp-p 100mVp-p 50mVp-p 75mVp-p 50mVp-p 100mVp-p 50mVp-p 100mVp-p
进线稳定度 Inlet stability ±0.5% ±1% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±1% ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度 Load stability ±0.5% ±5% ±0.5% ±8% ±0.5% ±8% ±0.5% ±5% ±0.5% ±8% ±0.5% ±8%
效率 Effectiveness 80% 82% 84% 80% 82% 84%
直流电压可调范围 Adjustable for DC voltage CH1:+10,-5% CH1:+10,-5% CH1:+10,-5% CH1:+10,-5% CH1:+10,-5% CH1:+10,-5%
输入电流 Input Current 3.5A/110V 1.8A/230VAC 4.0A/110V 2.0A/230VAC
输入电压范围 AC Input voltage range 85~132VAC，170~260VAC 由开关选择（Selected by swith）47~63Hz，240~370VDC
冲击电流 AC inrush current 冷启动电流（Cold-start current）20A/115VAC 40A/230V
过载保护 Overload protection 105%-130% 类型：切断输出；复位：自动恢复（Type：cut output；Resel：automatic recovery）
过电压保护 Over-voltage protection CH:115%~135%
启动、上升保持时间 Startup, rise hold time 200ms 100ms 30ms
耐压性 Withstand voltage 输入输出间 I/P-O/P：1.5KVAC，输入与外壳间 I/P-FG：1.5KVAC，输出与外壳间 O/P-FG：0.5KVAC 一分钟（1minute）
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG，输出与外壳间 O/P-FG：500VDC/100M Ω
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）A
