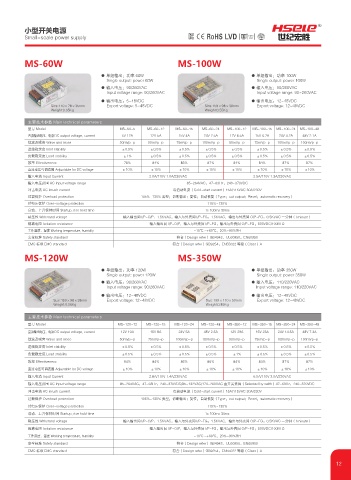

小型开关电源
R
Small-scale power supply Gemary (0&
UFTUFE

MS-60W MS-100W

● 单组输出：功率 60W ● 单组输出：功率 100W
Single output: power 60W Single output: power 100W
● 输入电压：90/260VAC ● 输入电压：90/260VAC
Input voltage range: 90/260VAC Input voltage range: 90~260VAC
● 输出电压：5~48VDC ● 输出电压：12~48VDC
Size:110×78×35mm Export voltage: 5~48VDC Size:159×98×38mm Export voltage: 12~48VDC
Weight:0.35Kg Weight:0.55Kg

主要技术参数 Main technical parameters
型号 Model MS-60-5 MS-60-12 MS-60-15 MS-60-24 MS-100-12 MS-100-15 MS-100-24 MS-100-48
直流输出电压、电流 DC output voltage, current 5V 12A 12V 5A 15V 4A 24V 2.5A 12V 8.5A 15V 6.7A 24V 4.2A 48V 2.1A
纹波及噪音 Wave and niose 50mVp-p 50mVp-p 75mVp-p 100mVp-p 50mVp-p 75mVp-p 100mVp-p 100mVp-p
进线稳定度 Inlet stability ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度 Load stability ±1% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
效率 Effectiveness 78% 84% 85% 87% 84% 84% 87% 87%
直流电压可调范围 Adjustable for DC voltage ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10%
输入电流 Input Current 2.0A/110V 1.0A/230VAC 2.5A/110V 1.3A/230VAC
输入电压范围 AC Input voltage range 85~264VAC，47~63Hz，240~370VDC
冲击电流 AC inrush current 冷启动电流（Cold-start current）15A/115VAC 30A/230V
过载保护 Overload protection 105%-130% 类型：切断输出；复位：自动恢复（Type：cut output；Resel：automatic recovery）
过电压保护 Over-voltage protection 115%~135%
启动、上升保持时间 Startup, rise hold time 1s 100ms 30ms
耐压性 Withstand voltage 输入输出间 I/P-O/P：1.5KVAC，输入与外壳间 I/P-FG：1.5KVAC，输出与外壳间 O/P-FG：0.5KVAC 一分钟（1minute）
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG，输出与外壳间 O/P-FG：500VDC/100M Ω
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）A
MS-120W MS-350W

● 单组输出：功率 120W ● 单组输出：功率 350W
Single output: power 120W Single output: power 350W
● 输入电压：90/260VAC ● 输入电压：110/220VAC
Input voltage range: 90/260VAC Input voltage range: 110/220VAC
● 输出电压：12~48VDC ● 输出电压：12~48VDC
Size:159×98×38mm Export voltage: 12~48VDC Size:199×110×50mm Export voltage: 12~48VDC
Weight:0.56Kg Weight:0.85Kg

主要技术参数 Main technical parameters
型号 Model MS-120-12 MS-120-15 MS-120-24 MS-120-48 MS-350-12 MS-350-15 MS-350-24 MS-350-48
直流输出电压、电流 DC output voltage, current 12V 10A 15V 8A 24V 5A 48V 2.5A 12V 29A 15V 23A 24V 14.5A 48V 7.3A
纹波及噪音 Wave and niose 50mVp-p 75mVp-p 100mVp-p 100mVp-p 50mVp-p 75mVp-p 100mVp-p 100mVp-p
进线稳定度 Inlet stability ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度 Load stability ±0.5% ±0.5% ±0.5% ±0.5% ±1% ±0.5% ±0.5% ±0.5%
效率 Effectiveness 84% 84% 86% 86% 84% 84% 87% 87%
直流电压可调范围 Adjustable for DC voltage ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10%
输入电流 Input Current 2.8A/110V 1.4A/230VAC 6.5A/110V 3.5A/230VAC
输入电压范围 AC Input voltage range 85~264VAC，47~63Hz，240~370VDC/85~132VAC/170~260VAC 由开关选择（Selected by swith）47~63Hz，240~370VDC
冲击电流 AC inrush current 冷启动电流（Cold-start current）15A/115VAC 30A/230V
过载保护 Overload protection 105%-130% 类型：切断输出；复位：自动恢复（Type：cut output；Resel：automatic recovery）
过电压保护 Over-voltage protection 115%~135%
启动、上升保持时间 Startup, rise hold time 1s 100ms 30ms
耐压性 Withstand voltage 输入输出间 I/P-O/P：1.5KVAC，输入与外壳间 I/P-FG：1.5KVAC，输出与外壳间 O/P-FG：0.5KVAC 一分钟（1minute）
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG，输出与外壳间 O/P-FG：500VDC/100M Ω
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）A
