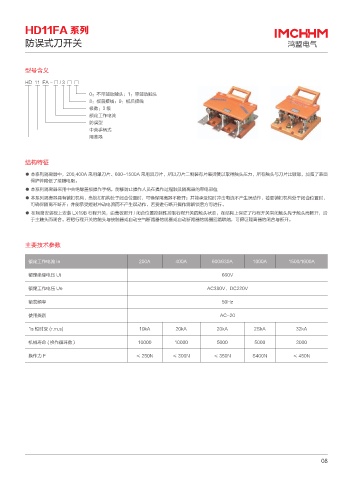

HD11FA 系列

防误式刀开关

型号含义

HD 11 FA - □ / 3 □ □
0：不带辅助触头；1：带辅助触头
8：板前接线；9：板后接线
极数：3 级
额定工作电流
防误型
中央手柄式
隔离器

结构特征
● 本系列隔离器中，200,400A 采用单刀片、600~1500A 采用双刀片，所以刀片二侧装有片装弹簧以取得触头压力，所有触头与刀片比镀锡，加强了表面
保护并降低了接触电阻。
● 本系列隔离器采用中央绝缘盖板操作手柄，能够防止操作人员在操作过程触及隔离器的带电部位
● 本系列隔离器具有锁扣机构，当锁扣机构处于闭合位置时，可确保隔离器不断开；并能承受短时冲击电流不产生误动作，若要锁扣机构处于闭合位置时，
可确保隔离不断开；并能承受短时冲动电流而不产生误动作，若要进行断开操作需解锁后方可进行。
● 在隔离安装板上安装 LX19B 行程开关，由盖板断开 / 闭合位置控制性控制行程开关的触头状态，在结构上保证了行程开关常闭触头先于触头而断开，后
于主触头而闭合。若把行程开关的触头与接触器或自动空气断路器的线圈或自动断路器的线圈回路联结，可保证隔离器的闭合与断开。

主要技术参数

额定工作电流 Ie 200A 400A 600/630A 1000A 1500/1600A

额定绝缘电压 Ui 660V

额定工作电压 Ue AC380V、DC220V

额宏頻率 50Hz

使用类别 AC-20

1s 短时受 (r.m.s) 10kA 20kA 20kA 2SkA 32kA

机械寿命 ( 换作循环数） 10000 10000 5000 5000 3000
换作力 F ≤ 250N ≤ 300N ≤ 350N S400N ≤ 450N
