HD11FA 系列

防误式刀开关

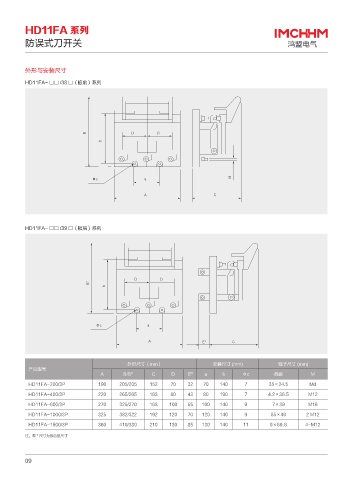

外形与安装尺寸

HD11FA- □□ /38 □（板前）系列

# % %
C
# % %
C

œD B .
œD B .
" $
" $

HD11FA- □□ /39 □（板后）系列

% %
#
C
% %
#
C

œD B
œD B
" & $
" & $

外形尺寸（mm） 安装尺寸 (mm) 链子尺寸 (mm)
产品型号
A B/B* C D E* a b Φc 截面 M
HD11FA-200/3P 190 205/205 152 70 32 70 140 7 35×24.5 Md
HD11FA-400/3P 220 265/265 163 80 43 80 190 7 4.2×36.5 M12

HD11FA-600/3P 270 325/270 168 100 55 100 140 9 7×39 M16
HD11FA-1000/3P 325 382/322 192 120 70 120 140 9 85×49 2 M12
HD11FA-1500/3P 360 410/330 210 130 85 130 140 11 9×69.S 4-M12
注：带 * 尺寸为扳后型尺寸
