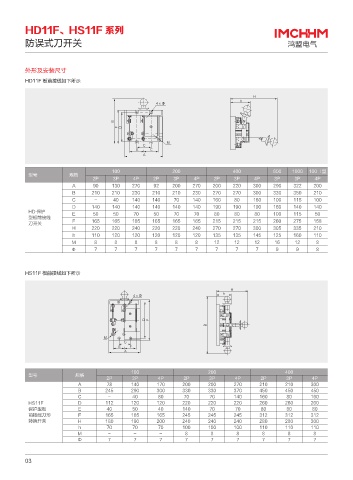

P. 8
HD11F、HS11F 系列
防误式刀开关
外形及安装尺寸
HD11F 板前接线如下所示
)
I
fÐ
#
' %
.
$
& &
"
100 200 400 600 1000 100 I 型
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P 3P 3P 4P
A 90 130 270 92 200 270 200 220 300 290 322 200
B 210 210 230 210 210 230 270 270 300 330 350 210
C - 40 140 140 70 140 160 80 160 100 115 100
D 140 140 140 140 140 140 190 190 190 160 140 140
HD 保护 E 50 50 70 50 70 70 80 80 80 100 115 50
型板前接线
刀开关 F 165 165 165 165 165 165 215 215 215 260 275 158
H 220 220 240 220 220 240 270 270 300 305 335 210
h 110 120 120 120 120 120 135 135 145 125 160 110
M 8 8 8 8 8 8 12 12 12 16 12 8
Φ 7 7 7 7 7 7 7 7 7 9 9 8
HS11F 板前接线如下所示
)
I
fÐ
% '
#
.
$
& &
"
100 200 400
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P
A 78 140 170 200 200 270 210 210 300
B 245 290 300 330 330 370 450 450 450
C - 40 80 70 70 140 160 80 160
HS11F D 112 120 120 220 220 220 260 260 260
保护型板 E 40 50 40 140 70 70 80 80 80
前接线刀形 F 165 165 165 245 245 245 312 312 312
转换开关 H 180 190 200 240 240 240 280 280 300
h 70 70 70 100 100 100 110 110 110
M - - - 8 8 8 8 8 8
Ф 7 7 7 7 7 7 7 7 7
03
