HD11F、HS11F 系列

防误式刀开关

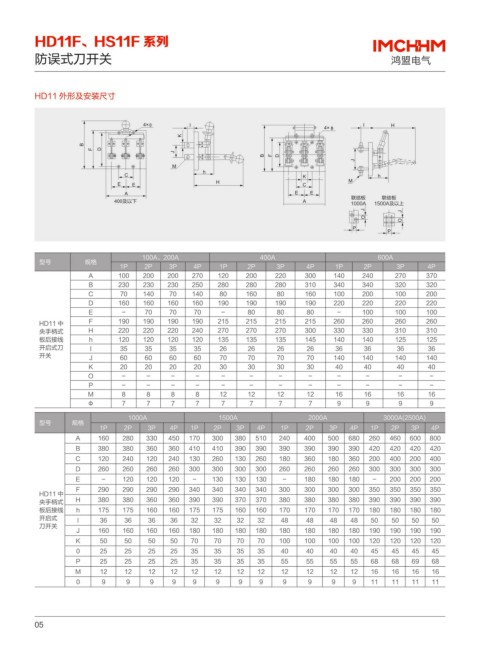

HD11 外形及安装尺寸

4×ħ I I H
4×·
K
B
F D
J
B F D
J
M
h
C K h
E E H C M
A E E
400ࣷВ̸ A 㖁㐀Წ 㖁㐀Წ
" "ࣷВ̷
J J
O
O
P
P
100A、200A 400A 600A
型号 规格
1P 2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P
A 100 200 200 270 120 200 220 300 140 240 270 370
B 230 230 230 250 280 280 280 310 340 340 320 320
C 70 140 70 140 80 160 80 160 100 200 100 200
D 160 160 160 160 190 190 190 190 220 220 220 220
E - 70 70 70 - 80 80 80 - 100 100 100
HD11 中 F 190 190 190 190 215 215 215 215 260 260 260 260
央手柄式 H 220 220 220 240 270 270 270 300 330 330 310 310
板后接线 h 120 120 120 120 135 135 135 145 140 140 125 125
开启式刀 I 35 35 35 35 26 26 26 26 36 36 36 36
开关 J 60 60 60 60 70 70 70 70 140 140 140 140
K 20 20 20 20 30 30 30 30 40 40 40 40
O - - - - - - - - - - - -
P - - - - - - - - - - - -
M 8 8 8 8 12 12 12 12 16 16 16 16
Φ 7 7 7 7 7 7 7 7 9 9 9 9
1000A 1500A 2000A 3000A(2500A)
型号 规格
1P 2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P
A 160 280 330 450 170 300 380 510 240 400 500 680 260 460 600 800
B 380 380 360 360 410 410 390 390 390 390 390 390 420 420 420 420
C 120 240 120 240 130 260 130 260 180 360 180 360 200 400 200 400
D 260 260 260 260 300 300 300 300 260 260 260 260 300 300 300 300
E - 120 120 120 - 130 130 130 - 180 180 180 - 200 200 200
F 290 290 290 290 340 340 340 340 300 300 300 300 350 350 350 350
HD11 中
央手柄式 H 380 380 360 360 390 390 370 370 380 380 380 380 390 390 390 390
板后接线 h 175 175 160 160 175 175 160 160 170 170 170 170 180 180 180 180
开启式 I 36 36 36 36 32 32 32 32 48 48 48 48 50 50 50 50
刀开关
J 160 160 160 160 180 180 180 180 180 180 180 180 190 190 190 190
K 50 50 50 50 70 70 70 70 100 100 100 100 120 120 120 120
0 25 25 25 25 35 35 35 35 40 40 40 40 45 45 45 45
P 25 25 25 25 35 35 35 35 55 55 55 55 68 68 69 68
M 12 12 12 12 12 12 12 12 12 12 12 12 16 16 16 16
0 9 9 9 9 9 9 9 9 9 9 9 9 11 11 11 11
