HD11F、HS11F 系列

防误式刀开关

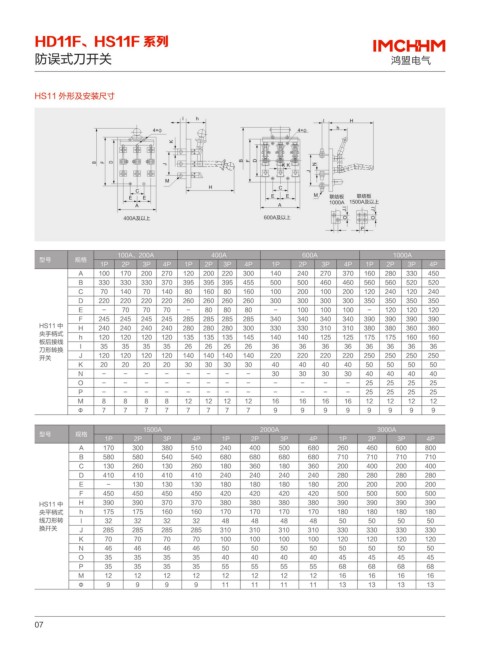

HS11 外形及安装尺寸

l h l H
4×ħ 4×ħ h
K

B F D B F D KK N
J
J
M
H C
C
㖁㐀Წ
E E E E M 㖁㐀Წ "ࣷВ̷
A A "
J.I J.l
"ࣷВ̷ "ࣷВ̷ O O
P

100A、200A 400A 600A 1000A
型号 规格
1P 2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P
A 100 170 200 270 120 200 220 300 140 240 270 370 160 280 330 450
B 330 330 330 370 395 395 395 455 500 500 460 460 560 560 520 520
C 70 140 70 140 80 160 80 160 100 200 100 200 120 240 120 240
D 220 220 220 220 260 260 260 260 300 300 300 300 350 350 350 350
E - 70 70 70 - 80 80 80 - 100 100 100 - 120 120 120
F 245 245 245 245 285 285 285 285 340 340 340 340 390 390 390 390
HS11 中 H 240 240 240 240 280 280 280 300 330 330 310 310 380 380 360 360
央手柄式 h 120 120 120 120 135 135 135 145 140 140 125 125 175 175 160 160
板后接线 I 35 35 35 35 26 26 26 26 36 36 36 36 36 36 36 36
刀形转换
开关 J 120 120 120 120 140 140 140 140 220 220 220 220 250 250 250 250
K 20 20 20 20 30 30 30 30 40 40 40 40 50 50 50 50
N - - - - - - - - 30 30 30 30 40 40 40 40
O - - - - - - - - - - - - 25 25 25 25
P - - - - - - - - - - - - 25 25 25 25
M 8 8 8 8 12 12 12 12 16 16 16 16 12 12 12 12
Φ 7 7 7 7 7 7 7 7 9 9 9 9 9 9 9 9

1500A 2000A 3000A
型号 规格
1P 2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P
A 170 300 380 510 240 400 500 680 260 460 600 800
B 580 580 540 540 680 680 680 680 710 710 710 710
C 130 260 130 260 180 360 180 360 200 400 200 400
D 410 410 410 410 240 240 240 240 280 280 280 280
E - 130 130 130 180 180 180 180 200 200 200 200
F 450 450 450 450 420 420 420 420 500 500 500 500
HS11 中 H 390 390 370 370 380 380 380 380 390 390 390 390
央平柄式 h 175 175 160 160 170 170 170 170 180 180 180 180
线刀形转 I 32 32 32 32 48 48 48 48 50 50 50 50
换幵关 J 285 285 285 285 310 310 310 310 330 330 330 330
K 70 70 70 70 100 100 100 100 120 120 120 120
N 46 46 46 46 50 50 50 50 50 50 50 50
O 35 35 35 35 40 40 40 40 45 45 45 45
P 35 35 35 35 55 55 55 55 68 68 68 68
M 12 12 12 12 12 12 12 12 16 16 16 16
Φ 9 9 9 9 11 11 11 11 13 13 13 13
