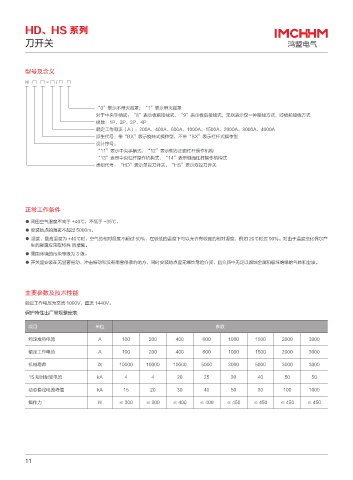

HD、HS 系列

刀开关

型号及含义

H □ □ - □ / □ □

“0”表示不带灭孤罩；“1”表示带灭孤罩
对于中央手柄式：“8”表示板前接线式，“9”表示板后接线式，无则表示仅一种接线方式，即板前接线方式
极数：1P、2P、3P、4P
额定工作电流（A）：200A、400A、600A、1000A、1500A、2000A、3000A、4000A
派生代号：带“BX”表示旋转式操作型，不带“BX”表示杠杆式操作型
设计序号：
“11”表示中央手柄式，“12”表示侧方正面杠杆操作机构
“13”表示中央杠杆操作机构式，“14”表示侧面杠杆操作机构式
类组代号：“HD”表示单投刀开关，“HS”表示双投刀开关

正常工作条件

● 周围空气温度不高于 +40℃，不低于 -35℃。
● 安装地点的海拔不超过 5000m。
● 湿度：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊 的措施。
● 周围环境的污染等级为 3 级。
● 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

主要参数及技术性能
额定工作电压为交流 1000V，直流 1440V。
保护特性出厂常规整定表

项目 单位 参数

约定发热电流 A 100 200 400 600 1000 1500 2000 3000

额定工作电流 A 100 200 400 600 1000 1500 2000 3000
机械寿命 次 10000 10000 10000 5000 3000 5000 3000 3000

1S 短时耐受电流 kA 4 4 20 25 30 40 50 50

动态稳定电流峰值 kA 15 20 30 40 50 80 100 1000
操作力 N ≤ 300 ≤ 300 ≤ 400 ≤ 400 ≤ 450 ≤ 450 ≤ 450 ≤ 450

11
