HD11F、HS11F 系列

防误式刀开关

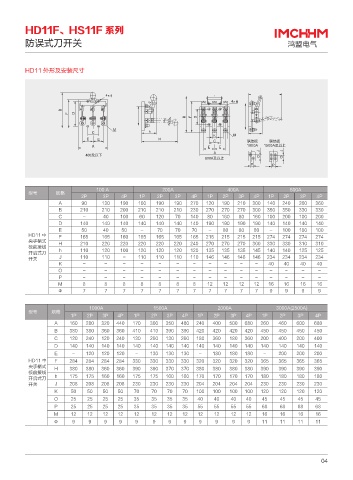

HD11 外形及安装尺寸

4×ħ
4×·
B
F D
B F D
M
C h
K M
E E H C 㖁㐀Წ 㖁㐀Წ
A E E " "ࣷВ̷
A J J
400ࣷВ̸
600AࣷВ̷ O O
P P

100 A 200A 400A 600A
型号 规格
2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P
A 90 130 190 100 190 190 270 120 190 210 300 140 240 260 360
B 210 210 200 210 210 210 230 270 270 270 300 350 350 330 330
C - 40 100 60 120 70 140 80 160 80 160 100 200 100 200
D 140 140 140 140 140 140 140 190 190 190 190 140 140 140 140
E 50 40 50 - 70 70 70 - 80 80 80 - 100 100 100
HD11 中 F 165 165 160 165 165 165 165 215 215 215 215 274 274 274 274
央手柄式 H 210 220 220 220 220 220 240 270 270 270 300 330 330 310 310
板前接线
开启式刀 h 110 120 100 120 120 120 120 135 135 135 145 140 140 125 125
开关 J 110 110 - 110 110 110 110 146 146 146 146 234 234 234 234
K - - - - - - - - - - - 40 40 40 40
O - - - - - - - - - - - - - - -
P - - - - - - - - - - - - - - -
M 8 8 8 8 8 8 8 12 12 12 12 16 16 16 16
Φ 7 7 7 7 7 7 7 7 7 7 7 9 9 9 9

1000A 1500A 2000A 3000A(2500A)
型号 规格
1P 2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P
A 160 280 320 440 170 300 350 480 240 400 500 680 260 460 600 680
B 380 380 360 360 410 410 390 390 420 420 420 420 450 450 450 450
C 120 240 120 240 130 260 130 260 180 360 180 360 200 400 200 400
D 140 140 140 140 140 140 140 140 140 140 140 140 140 140 140 140
E - 120 120 120 - 130 130 130 - 180 180 180 - 200 200 200
HD11 中 F 284 284 284 284 330 330 330 330 320 320 320 320 365 365 365 365
央手柄式 H 380 380 360 360 390 390 370 370 380 380 380 380 390 390 390 390
板前接线
开启式刀 h 175 175 160 160 175 175 160 160 170 170 170 170 180 180 180 180
开关 J 208 208 208 208 230 230 230 230 204 204 204 204 230 230 230 230
K 50 50 50 50 70 70 70 70 100 100 100 100 120 120 120 120
O 25 25 25 25 35 35 35 35 40 40 40 40 45 45 45 45
P 25 25 25 25 35 35 35 35 55 55 55 55 68 68 68 68
M 12 12 12 12 12 12 12 12 12 12 12 12 16 16 16 16
Φ 9 9 9 9 9 9 9 9 9 9 9 9 11 11 11 11

04
