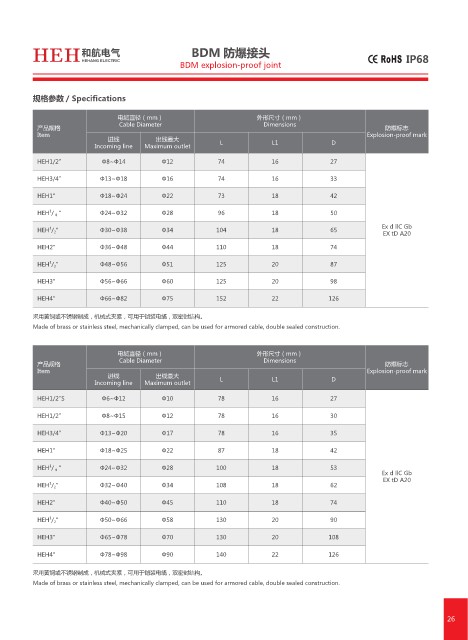

HEH 和航电气 BDM 防爆接头
HEHANG ELECTRIC
BDM explosion-proof joint

规格参数 / Specifications

电缆直径（mm） 外形尺寸（mm）
Cable Diameter Dimensions
产品规格 防爆标志
Item Explosion-proof mark
进线 出线最大
Incoming line Maximum outlet L L1 D
HEH1/2" Ф8~Ф14 Ф12 74 16 27

HEH3/4" Ф13~Ф18 Ф16 74 16 33

HEH1" Ф18~Ф24 Ф22 73 18 42

HEH / 4 " Ф24~Ф32 Ф28 96 18 50
1
1
HEH / 2 " Ф30~Ф38 Ф34 104 18 65 Ex d llC Gb
EX tD A20
HEH2" Ф36~Ф48 Ф44 110 18 74

1
HEH / 2 " Ф48~Ф56 Ф51 125 20 87
HEH3" Ф56~Ф66 Ф60 125 20 98

HEH4" Ф66~Ф82 Ф75 152 22 126
采用黄铜或不锈钢制成，机械式夹紧，可用于铠装电缆，双密封结构。
Made of brass or stainless steel, mechanically clamped, can be used for armored cable, double sealed construction.

电缆直径（mm） 外形尺寸（mm）
Cable Diameter Dimensions
产品规格 防爆标志
Item Explosion-proof mark
进线 出线最大
Incoming line Maximum outlet L L1 D
HEH1/2"S Ф6~Ф12 Ф10 78 16 27
HEH1/2" Ф8~Ф15 Ф12 78 16 30

HEH3/4" Ф13~Ф20 Ф17 78 16 35

HEH1" Ф18~Ф25 Ф22 87 18 42

1
HEH / 4 " Ф24~Ф32 Ф28 100 18 53
Ex d llC Gb
EX tD A20
1
HEH / 2 " Ф32~Ф40 Ф34 108 18 62
HEH2" Ф40~Ф50 Ф45 110 18 74
HEH / 2 " Ф50~Ф66 Ф58 130 20 90
1
HEH3" Ф65~Ф78 Ф70 130 20 108

HEH4" Ф78~Ф98 Ф90 140 22 126

采用黄铜或不锈钢制成，机械式夹紧，可用于铠装电缆，双密封结构。
Made of brass or stainless steel, mechanically clamped, can be used for armored cable, double sealed construction.
