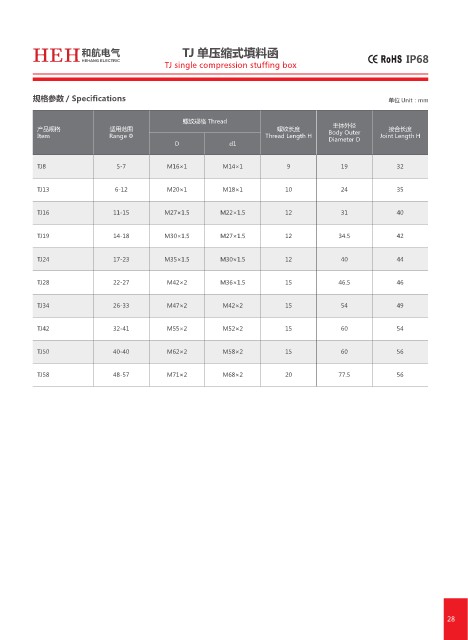

HEH 和航电气 TJ 单压缩式填料函
HEHANG ELECTRIC
TJ single compression stuffing box
规格参数 / Specifications 单位 Unit：mm
螺纹规格 Thread
产品规格 适用范围 螺纹长度 主体外径 接合长度
Item Range Ф Thread Length H Body Outer Joint Length H
Diameter D
D d1
TJ8 5-7 M16×1 M14×1 9 19 32
TJ13 6-12 M20×1 M18×1 10 24 35
TJ16 11-15 M27×1.5 M22×1.5 12 31 40
TJ19 14-18 M30×1.5 M27×1.5 12 34.5 42
TJ24 17-23 M35×1.5 M30×1.5 12 40 44
TJ28 22-27 M42×2 M36×1.5 15 46.5 46
TJ34 26-33 M47×2 M42×2 15 54 49
TJ42 32-41 M55×2 M52×2 15 60 54
TJ50 40-40 M62×2 M58×2 15 60 56
TJ58 48-57 M71×2 M68×2 20 77.5 56
28
