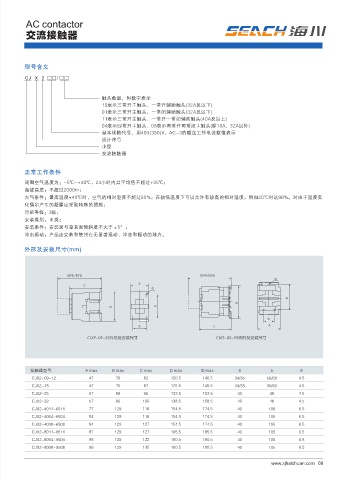

Page 17 - 浙江海川电器股份有限公司

AC contactor
交流接触器

型号含义
CJ X 2 □□/ □□

CJX2 触头数量，用数字表示

10表示三常开主触头、一常开辅助触头(32A及以下)
交流接触器 01表示三常开主触头、一常闭辅助触头(32A及以下)
11表示三常开主触头、一常开一常闭辅助触头(40A及以上)
04表示四常开主触头、08表示两常开两常闭主触头(除18A、32A以外)
基本规格代号，用400(380)V、AC-3的额定工作电流数值表示
设计序号
小型
交流接触器

正常工作条件

周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃；
海拔高度：不超过2000m；
大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变
化偶尔产生的凝露应采取特殊的措施；
污染等级：3级；
安装类别：Ⅲ类；
安装条件：安装面与垂直面倾斜度不大于±5°；
冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

外形及安装尺寸(mm)

D(F4)/E(F5) D(F4)/E(F5)
Φ
A
C
Φ
b
B
B b
a
a C A
CJX9-09~32外形及安装尺寸 CJX9-80~95外形及安装尺寸

概述 接触器型号 A max B max C max D max D max a b Φ
CJX2-09~12 47 76 82 120.5 140.5 34/35 56/60 4.5
CJX2系列交流接触器(以下简称接触器)，主要用于交流50Hz或60Hz，电压至690V，在AC-3、400(380)V使用类别下额定工作电流至
95A的电路中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作 CJX2-18 47 76 87 125.5 145.5 34/35 50/60 4.5
过负荷的电路。 CJX2-25 57 86 95 133.5 153.5 40 48 4.5
符合标准：GB 14048.4、IEC 60947-4-1。 CJX2-32 57 86 100 138.5 158.5 40 48 4.5
CJX2-4011~6511 77 129 116 154.5 174.5 40 105 6.5
CJX2-4004~6504 84 129 116 154.5 174.5 40 105 6.5
CJX2-4008~6508 84 129 127 154.5 174.5 40 105 6.5
CJX2-8011~9511 87 129 127 165.5 185.5 40 105 6.5
CJX2-8004~9504 96 129 122 160.5 180.5 40 105 6.5
CJX2-8008~9508 96 129 135 160.5 180.5 40 105 6.5
