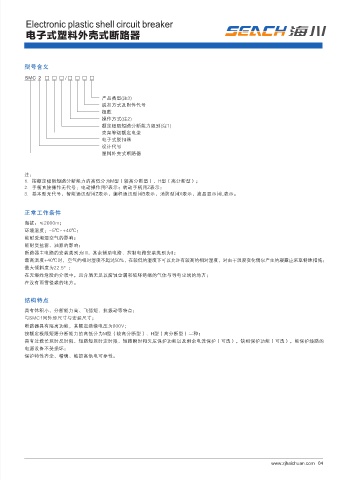

Electronic plastic shell circuit breaker
电子式塑料外壳式断路器

型号含义
SMC 2 □ □ □ / □ □ □ □

SMC2 产品类型(注3)

脱扣方式及附件代号
电子式塑料外壳式断路器 极数
操作方式(注2)
额定极限短路分断能力级别(注1)
壳架等级额定电流
电子式脱扣器
设计代号
塑料外壳式断路器

注：
1．按额定极限短路分断能力的高低分为M型（较高分断型）、H型（高分断型）；
2．手柄直接操作无代号：电动操作用P表示；转动手柄用Z表示；
3．基本型无代号，智能通讯型用Z表示，编程通讯型用B表示，消防型用X表示，液晶显示用L表示。

正常工作条件
海拔：≤2000m；
环境温度：-5℃~+40℃；
能耐受潮湿空气的影响；
能耐受盐雾、油雾的影响；
断路器主电路的安装类别为III，其余辅助电路、控制电路安装类别为lI；
最高温度+40℃时，空气的相对湿度不超过50%，在较低的湿度下可以允许有较高的相对湿度，对由于温度变化偶尔产生的凝露应采取特殊措施；
最大倾斜度为22.5°；
在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
在没有雨雪侵袭的地方。

结构特点
具有体积小、分断能力高、飞弧短、抗振动等特点；
与SMC1同外形尺寸与安装尺寸；
断路器具有隔离功能，其额定绝缘电压为800V；
按额定极限短路分断能力的高低分为M型（较高分断型）、H型（高分断型）二种；
具有过载长延时反时限、短路短延时定时限、短路瞬时和欠压保护功能以及剩余电流保护（可选），缺相保护功能（可选），能保护线路的
电源设备不受损坏；
保护特性齐全、精确、能提高供电可靠性。

概述

SMC2系列电子式塑料外壳式断路器（以下简称断路器），适用于交流50Hz(或 60Hz)，其额定绝缘电压为800V，额定工作电压690V及以
下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延
时定时限、短路瞬时和欠压保护功能以及剩余电流保护（可选），缺相保护功能（可选），能保护线路和电源设备不受损坏，断路器保护
特性齐全、精确，能提高供电可靠性，避免不必要的停电。
断路器按照其额定极限短路分断能力，分为M型（较高分断型）、H型（高分断型）二种。该断路器具有体积小、分断能力高、飞弧短、抗
振动等特点。
断路器可垂直安装（即竖装），亦可水平安装（即横装）。
断路器具有隔离功能，其相应符号：“ ”。
断路器不可倒进线，即只允许1、3、5接电源线2、4、6接负载线。
