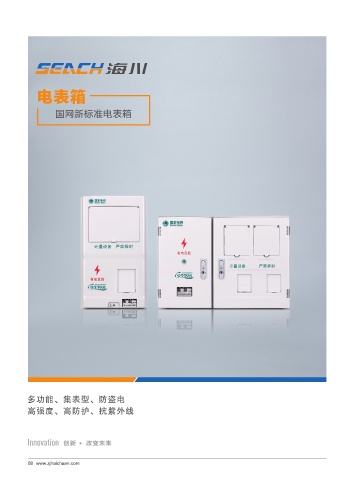

State Grid new standard meter box
国网新标准电表箱
单相一表位计量箱(带采集器位) 单相二表位计量箱
PXD1 PXD2
订货号：153020 订货号：153030
电表箱 箱体尺寸：450×270×120 箱体尺寸：450×648×120
国网新标准电表箱
安装尺寸图(mm) 安装尺寸图(mm)
多功能、集表型、防盗电 主要配置 (仅供参考) 主要配置 (仅供参考)
此方案为样品，订货配置可另行说明； 此方案为样品，订货配置可另行说明；
高强度、高防护、抗紫外线 表前可适装2级63A隔离开关、微型断路器； 表前可适装2级100A塑壳断路器、2级63A隔离开关、分线盒；
表后可适装2级63A微型断路器、漏电断路器； 表后可适装2级63A微型断路器；
2
2
电能表可适装16mm 以下所有铜铝电线。 电能表可适装16mm 以下所有铜铝电线。
表箱可装Ⅱ型采集器。
