Electronic plastic shell circuit breaker
                                                                                                                                   电子式塑料外壳式断路器






                                                                                                                                  型号含义
                                                                                                                                  SMC  2   □  □  □ / □  □  □  □

             SMC2                                                                                                                                            产品类型(注3)

                                                                                                                                                             脱扣方式及附件代号
               电子式塑料外壳式断路器                                                                                                                                   极数
                                                                                                                                                             操作方式(注2)
                                                                                                                                                             额定极限短路分断能力级别(注1)
                                                                                                                                                             壳架等级额定电流
                                                                                                                                                             电子式脱扣器
                                                                                                                                                             设计代号
                                                                                                                                                             塑料外壳式断路器



                                                                                                                                  注:
                                                                                                                                  1.按额定极限短路分断能力的高低分为M型(较高分断型)、H型(高分断型);
                                                                                                                                  2.手柄直接操作无代号:电动操作用P表示;转动手柄用Z表示;
                                                                                                                                  3.基本型无代号,智能通讯型用Z表示,编程通讯型用B表示,消防型用X表示,液晶显示用L表示。


                                                                                                                                  正常工作条件
                                                                                                                                  海拔:≤2000m;
                                                                                                                                  环境温度:-5℃~+40℃;
                                                                                                                                  能耐受潮湿空气的影响;
                                                                                                                                  能耐受盐雾、油雾的影响;
                                                                                                                                  断路器主电路的安装类别为III,其余辅助电路、控制电路安装类别为lI;
                                                                                                                                  最高温度+40℃时,空气的相对湿度不超过50%,在较低的湿度下可以允许有较高的相对湿度,对由于温度变化偶尔产生的凝露应采取特殊措施;
                                                                                                                                  最大倾斜度为22.5°;
                                                                                                                                  在无爆炸危险的介质中,且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方;
                                                                                                                                  在没有雨雪侵袭的地方。


                                                                                                                                  结构特点
                                                                                                                                  具有体积小、分断能力高、飞弧短、抗振动等特点;
                                                                                                                                  与SMC1同外形尺寸与安装尺寸;
                                                                                                                                  断路器具有隔离功能,其额定绝缘电压为800V;
                                                                                                                                  按额定极限短路分断能力的高低分为M型(较高分断型)、H型(高分断型)二种;
                                                                                                                                  具有过载长延时反时限、短路短延时定时限、短路瞬时和欠压保护功能以及剩余电流保护(可选),缺相保护功能(可选),能保护线路的
                                                                                                                                  电源设备不受损坏;
                                                                                                                                  保护特性齐全、精确、能提高供电可靠性。

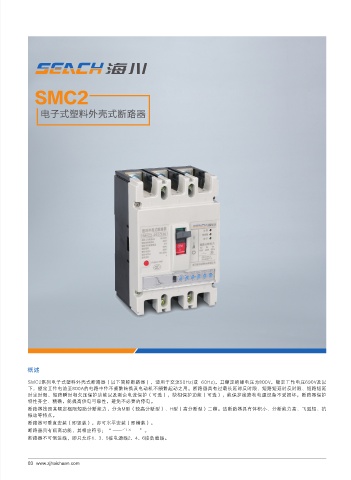

           概述

           SMC2系列电子式塑料外壳式断路器(以下简称断路器),适用于交流50Hz(或  60Hz),其额定绝缘电压为800V,额定工作电压690V及以
           下,额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延
           时定时限、短路瞬时和欠压保护功能以及剩余电流保护(可选),缺相保护功能(可选),能保护线路和电源设备不受损坏,断路器保护
           特性齐全、精确,能提高供电可靠性,避免不必要的停电。
           断路器按照其额定极限短路分断能力,分为M型(较高分断型)、H型(高分断型)二种。该断路器具有体积小、分断能力高、飞弧短、抗
           振动等特点。
           断路器可垂直安装(即竖装),亦可水平安装(即横装)。
           断路器具有隔离功能,其相应符号:“                      ”。
           断路器不可倒进线,即只允许1、3、5接电源线2、4、6接负载线。
