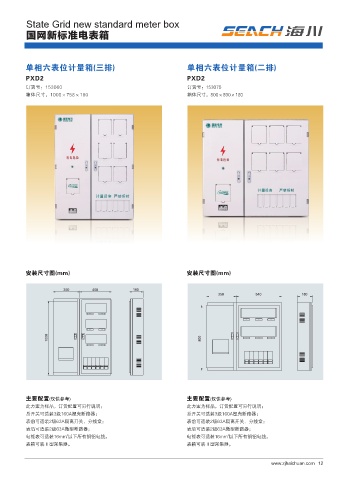

State Grid new standard meter box State Grid new standard meter box
国网新标准电表箱 国网新标准电表箱

单相四表位计量箱(单排) 单相四表位计量箱(二排) 单相六表位计量箱(三排) 单相六表位计量箱(二排)
PXD2 PXD2 PXD2 PXD2
订货号：153040 订货号：153050 订货号：153060 订货号：153070
箱体尺寸：450×1026×120 箱体尺寸：800×748×180 箱体尺寸：1000×758×180 箱体尺寸：800×890×180

安装尺寸图(mm) 安装尺寸图(mm) 安装尺寸图(mm) 安装尺寸图(mm)

主要配置 (仅供参考) 主要配置 (仅供参考) 主要配置 (仅供参考) 主要配置 (仅供参考)
此方案为样品，订货配置可另行说明； 此方案为样品，订货配置可另行说明； 此方案为样品，订货配置可另行说明； 此方案为样品，订货配置可另行说明；
总开关可适装3级125A塑壳断路器； 总开关可适装3级125A塑壳断路器； 总开关可适装3级160A塑壳断路器； 总开关可适装3级160A塑壳断路器；
表前可适装2级63A隔离开关、分线盒； 表前可适装2级63A隔离开关、分线盒； 表前可适装2级63A隔离开关、分线盒； 表前可适装2级63A隔离开关、分线盒；
表后可适装2级63A微型断路器； 表后可适装2级63A微型断路器； 表后可适装2级63A微型断路器； 表后可适装2级63A微型断路器；
2
2
2
2
电能表可适装16mm 以下所有铜铝电线。 电能表可适装16mm 以下所有铜铝电线。 电能表可适装16mm 以下所有铜铝电线。 电能表可适装16mm 以下所有铜铝电线。
表箱可装Ⅱ型采集器。 表箱可装Ⅱ型采集器。 表箱可装Ⅱ型采集器。 表箱可装Ⅱ型采集器。
