P. 22

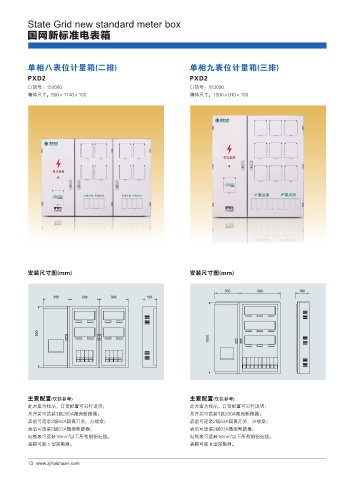

State Grid new standard meter box State Grid new standard meter box
国网新标准电表箱 国网新标准电表箱
单相八表位计量箱(二排) 单相九表位计量箱(三排) 单相十表位计量箱(二排) 单相十二表位计量箱(三排)
PXD2 PXD2 PXD2 PXD2
订货号：153080 订货号：153090 订货号：153110 订货号：153120
箱体尺寸：800×1146×180 箱体尺寸：1000×910×180 箱体尺寸：800×1288×180 箱体尺寸：1000×1166×180
安装尺寸图(mm) 安装尺寸图(mm) 安装尺寸图(mm) 安装尺寸图(mm)
主要配置 (仅供参考) 主要配置 (仅供参考) 主要配置 (仅供参考) 主要配置 (仅供参考)
此方案为样品，订货配置可另行说明； 此方案为样品，订货配置可另行说明； 此方案为样品，订货配置可另行说明； 此方案为样品，订货配置可另行说明；
总开关可适装3级200A塑壳断路器； 总开关可适装3级200A塑壳断路器； 总开关可适装3级200A塑壳断路器； 总开关可适装3级200A塑壳断路器；
表前可适装2级63A隔离开关、分线盒； 表前可适装2级63A隔离开关、分线盒； 表前可适装2级63A隔离开关、分线盒； 表前可适装2级63A隔离开关、分线盒；
表后可适装2级63A微型断路器； 表后可适装2级63A微型断路器； 表后可适装2级63A微型断路器； 表后可适装2级63A微型断路器；
2
2
2
2
电能表可适装16mm 以下所有铜铝电线。 电能表可适装16mm 以下所有铜铝电线。 电能表可适装16mm 以下所有铜铝电线。 电能表可适装16mm 以下所有铜铝电线。
表箱可装Ⅱ型采集器。 表箱可装Ⅱ型采集器。 表箱可装Ⅱ型采集器。 表箱可装Ⅱ型采集器。
13 www.zjhaichuan.com www.zjhaichuan.com 14
