Electronic plastic shell circuit breaker
小型自动重合闸断路器

型号含义
HC B L 1

HCBL1 设计序号

具有预付费控制功能
小型自动重合闸断路器 小型断路器
企业代号

符合标准

GB10963.1《电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器》
GB14048.1《低压开关设备和控制设备第1部分：总则》
GB14048.2《低压开关设备和控制设备第2部分：断路器》
GB/T 19334《低压开关设备和控制设备的尺寸在成套开关设备和控制设备中作电器机械支承的标准安装轨》
GB/T 21706《模数化终端组合电器》

产品特点
超小体积：控制部分采用单模数设计，宽度仅18mm；
功能强大：欠费自动分闸，缴费自动合闸;具有快速脱捆功能（欠费脱扣保持有效防止人为合闸窃电）；
动作迅速：操作机构对断路器的合闸时间小于2s，分闸速度小于0.6s；
性能可靠：机械寿命高达20000次，相较国内外产品提高一倍以上；
高安全性：分断能力高Icu=10kA；
传动可靠：采用内轴传动，有效保证2P及以上断路器可靠同步合闸；
安全性高：配备分闸安全挂锁孔；
兼容性好：外形及安装符合模数化终端组合电器标准，导轨式安装，互换方便：
节能环保：功耗低，全部采用环保材料，符合RoHS要求；
适应性强：适用-40℃ ~70℃。
外形及安装尺寸图(mm)

50

45 35 81

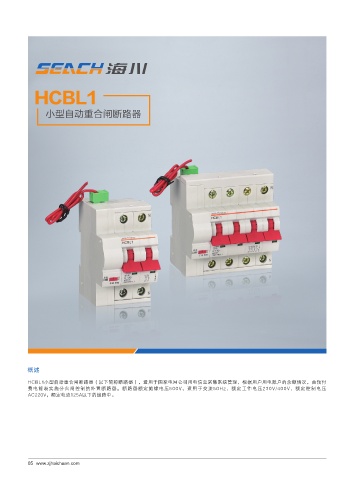

概述

HCBL1小型自动重合闸断路器（以下简称断路器），适用于国家电网公司用电信息采集系统管理，根据用户用电账户的余额情况，由预付
18
费电能表实施分合闸控制的外置断路器。断路器额定绝缘电压500V，适用于交流50Hz，额定工作电压230V/400V，额定控制电压
AC220V，额定电流125A以下的线路中。 72.5 36
54
72
90
