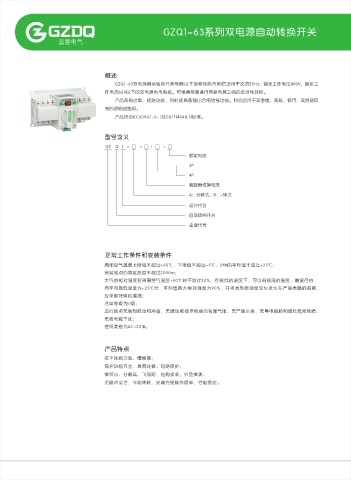

GZQ1-63系列双电源自动转换开关 GZQ1-63系列双电源自动转换开关
国置电气

概述 操作与接线
GZQ1-63双电源自动转换开关电器(以下简称转换开关)它适用于交流50Hz、额定工作电压400V、额定工 根据设计电路实际需要接好常用电源和备用电源的进出线、零线及接地线。两台断路器出线端并联、但相序必须一致(见接线图)。断路器为3
作电流63A以下的双电源供电系统。可根据需要进行两路电源之间的选择性转换。 极时，必须将零线接到转换开关的零线端子上(常用零线与备用零线分别接到外接电源合闸指示2#接线端子上)。
产品具有过载、短路功能，同时还具备输出合闸信号功能。特别适用于写字楼、商场、银行、高层建筑
等的照明线路用。
接通与分断能力
产品符合IEC60947-6-1及GB/T14048.11标准。
接通与分断实验条件
使用类别
l/le V/Ve cos4 通电时间s 循环周期 操作循环次数
型号含义 AC-33iB 6.0 1.05 0.5 0.05 ≤5 12
GZ Q 1 - □ - □ / □ - □
注：AC~33iB不频繁操作下的电动机负责或包含电动机，电阻负载%以下白炽灯载的混合负载。
额定电流
3P
主回路接线图 外接电源合闸指示
4P
断路器框架电流
A：分体式；B：-体式

设计代号
自动转换开关
企业代号

四极接线图 三极接线图
正常工作条件和安装条件
周围空气温度上限值不超过+40℃，下限值不超过-5℃，24h的平均值不超过+35℃；
安装地点的海拔高度不超过2000m；
外形及安装尺寸图(mm)
大气的相对湿度在周围空气温度+40℃时不超过50%，在较低的温度下，可以有较高的温度，最湿月的
月平均最低温度为+25℃时，平均值最大相对湿度为90%，并考虑到因湿度变化发生在产品表面的凝霜，
应采取特殊的措施； 218 115
污染等级为IIl级；
运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，
无强电磁干扰；
使用类别为AC-33iB。
133 122

产品特点
抗干扰能力强、精度高；
保护功能齐全，具有过载、短路保护；
体积小、分断高、飞弧短、结构紧凑、外型美观；
183
无噪声运行，节能降耗，安装方便操作简单，性能稳定。 175 115

133 122
