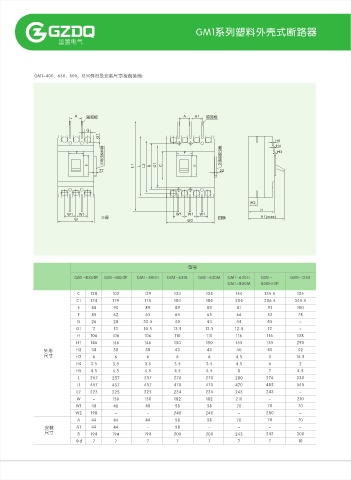

GM1系列塑料外壳式断路器 GM1L系列塑料外壳式漏电断路器
国置电气
GM1-400、630、800、1250外形及安装尺寸(板前接线) 概述
GM1L系列剩余电流动作断路器(以下简称剩余电流动作断路器)是本公司综合采用先进技术设计、开发的
新型剩余电流动作断路器之一。适用于交流50Hz，额定电压至400V，额定电流16A至800A的电路中。
其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过0.03A的剩余电流
动作断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。同
A 隔弧板 A A1 隔弧板 时，还可用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过载、短路，亦可作为线路
的不频繁转换之用。
G
G1 该剩余电流动作断路器具有体积小(和相对应的塑壳断路器体积相等)、分断高、飞弧短及剩余动作电流、
H5 剩余电流动作时间可调节等特点，同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄
H4
欠电压脱扣器 欠电压脱扣器 剩余电流动作断路器垂直安装(即竖装)，亦可水平安装 (即横装)。
F F H3 操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。
E L1 L L2 B C1 C E
22 22 符合标准：GB 14048.2。
型号含义
G M 1 L - □ □ □/□ □ □ □
H2
H 四极断路器的N极类型*
W1 W1 W1 W1 W1
三极 四极 H1(max) 用途代号：配电用剩余电流动作断路器无代号；保护电动
W W2
机用剩余电流动作断路器用2表示；
脱扣方式及附件代号 (见表1)
极数2、3、4(3N：三极四线)
操作方式代号：手柄直接操作无代号；电动操作用P表示；
转动手柄用Z表示。
分断能力特征代号：标准型用S表示；较高型用H表示；
壳架等级额定电流
型号 特殊派生代号(电子式剩余电流动作断路器)
设计序号
GM1-400/4P GM1-400/3P GM1-400H GM1-630L GM1-630M GM1-630H GM1- GM1-1250 塑料外壳式断路器
GM1-800M 800H/4P 企业代号
C 128 102 129 134 134 154 135.5 125
C1 174 179 175 184 184 204 206.5 345.5 A型 ：N极 不 安 装 过 电 流 脱 扣 元 件 ， 且N极 始 终 接 通 ， 不 与 其 他 三 极 一 起 合 分 。
E 88 90 89 89 89 81 91 100 B型 ：N极 不 安 装 过 电 流 脱 扣 元 件 ， 且N极 与 其 它 三 极 一 起 合 分( N极 先 合 后 分 ） 。
F 85 62 65 65 65 66 52 78 C型 ：N极 安 装 过 电 流 脱 扣 元 件 ， 且N极 与 其 它 三 极 一 起 合 分( N极 先 合 后 分)。
G 26 28 30.5 40 44 44 45 - D型 ：N极 安 装 过 电 流 脱 扣 元 件 ， 且N极 始 终 接 通 ， 不 与 其 它 三 极 一 起 合 分 。
G1 11 13 10.5 13.5 13.5 12.4 12 -
H 106 106 106 110 110 116 116 138
H1 146 146 146 150 150 155 155 290 正常工作条件
外形 H2 38 38 38 43 43 40 40 42
尺寸 H3 6 6 6 6 6 4.5 5 16.5 周围空气温度
H4 3.5 3.5 3.5 3.5 3.5 4.5 6 2 周围空气温度上限+40℃；
H5 4.5 4.5 4.5 4.5 4.5 8 7 4.5 周围空气温度下限-5℃；
L 257 257 257 270 270 280 276 330 周围空气温度24h的平均值不超过+35℃；
L1 457 457 457 470 470 470 485 545 海拔：安装地点的海拔不超过2000m。
L2 223 225 225 234 234 243 243 -
W - 150 150 182 182 210 - 210 大气条件
W1 48 48 48 58 58 70 70 70 大气相对湿度：在周围空气温度为+40℃时不超过50%；在较底温度下可以有较高的相对湿度；
W2 198 - - 240 240 - 280 - 最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度+25℃，并考虑到因温度变化发生在产品
A 44 44 44 58 58 70 70 70 表面上的凝露；
安装 A1 44 44 - 58 - - - - 污染等级：污染等级为3极。
尺寸 B 194 194 194 200 200 243 243 300
Φd 7 7 7 7 7 7 7 10
