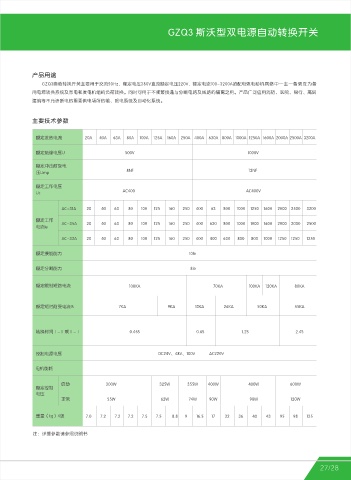

GZQ3 斯沃型双电源自动转换开关                                         GZQ3 斯沃型双电源自动转换开关
 国置电气






 概述         产品用途
          GZQ3(自动转换开关(A.T.S.E)，是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的           GZQ3自动转换开关主要用于交流50Hz，额定电压380V直流额定电压220V，额定电流100-3200A的配电或电动机网络中一主一备或互为备
 自动转换开关，具有电压检测、频率检测、通讯接口、电气、机械互锁等功能，可实现自动、电动远程、  用电源转换系统及市电和发电机组的负荷转换。同时可用于不频繁接通与分断电路及线路的隔离之用。产品广泛应用消防、医院、银行、高层
 紧急手动控制。    建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。
          操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现，电机带动开关弹簧蓄能，
 瞬时释放的加速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了  主要技术参数
 各项电器性能与机械性能。
          GZQ3开关整体设计为金属外壳，小巧坚固。转换开关控制部分为金属外壳，开关外壳部件采用玻璃纤  额定发热电流  20A  40A  63A  80A  100A  125A  160A  250A 400A  630A 800A 1000A 1250A  1600A 2000A 2500A 3200A
 维不饱和聚脂树脂制造，具有较强的介电性能、防护能力和可靠的操作安全性。开关适用于供电系统的主电
 源与备用电源之间自动转换或两台负载设备的自动转换及安全隔离等。  额定绝缘电压U   500V                                      1000V
          开关造型美观、新颖、简洁、体积小、功能全，是不同场合的理想选择。
             额定冲击耐受电
             压Ump                            8NF                                       12NF


 型号含义        额定工作电压
             Uc                            AC400                                      AC400V
 GZ   Q  3  □  -   □  □
 控制类型                 AC-31A   20   40  63   80   100  125  160  250  400  63  800  1000  1250  1600  2000 2500  3200
 极数
             额定工作
                      AC-35A   20   40  63   80   100  125  160  250  400  630  800  1000  1000  1600  2000 2000  2500
 约定发热电源      电流Ie
 设计序号                 AC-33A   20   40  63   80   100  125  160  250  400  400  630  800  800  1000  1250  1250  1250
 双电源自动转换开关
 企业代号        额定接能能力                                               10Ie

             额定分断能力                                               8Ie
 符合标准
             额定限制短路电流                        100KA                        70KA         100KA  120KA   80KA
 GZQ3系列自动转换开关符合系列标准：lEC60947-1(1998)/GB/T4048.1《低压开关设备和控制设备总则》
 IEC60947-3(1999)/GB14048.3《低压开关设备和控制设备、低压开关、隔离器、隔离开关及熔断器组合电
 器》lEC60947-6(1999)/GB14048.11《低压开关设备和控制设备多功能电器第1篇：自动转换开关电器》。  额定短时耐受电流IS  7KA  9KA  13KA  26KA  50KA  55KA



 性能及特点       转换时间Ⅰ-Ⅱ或Ⅱ-Ⅰ                      0.45S                  0.6S           1.2S               2.4S
 采用双列复合式触头，横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧(无灭弧罩)；
 采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；
             控制电源电压                                    DC24V、48V、100V             AC220V
 采用过零位技术，紧急情况下可强制置零(同时切断两路电源)，满足消防联动需要；
 执行负荷隔离开关转换采用单一电动机驱动，转换可靠平稳、无噪音、冲击力小；  电机能耗
 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；
                      启动             300W               325W     355W    400W         400W           600W
 执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；  额定控制
             电压
 具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
                      正常              55W               62W       74W    90W           98W           120W
 安全性能好，自动化程度高，可靠性高，使用寿命8000次以上；
 机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；  重量（kg）4级  7.0  7.2  7.2  7.2  7.5  7.5  8.8  9  16.5  17  32  36  40  43  95  98  135
 具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作(1-0-11)；
 安装方便，控制回路采用接插式端子连接；  注：详细参数请参照说明书
 四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。
