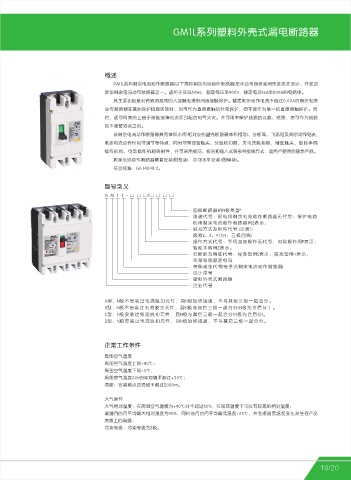

GM1系列塑料外壳式断路器                                               GM1L系列塑料外壳式漏电断路器
 国置电气






 GM1-400、630、800、1250外形及安装尺寸(板前接线)   概述
                                             GM1L系列剩余电流动作断路器(以下简称剩余电流动作断路器)是本公司综合采用先进技术设计、开发的
                                     新型剩余电流动作断路器之一。适用于交流50Hz，额定电压至400V，额定电流16A至800A的电路中。
                                             其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过0.03A的剩余电流
                                     动作断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。同
 A  隔弧板  A  A1  隔弧板                  时，还可用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过载、短路，亦可作为线路
                                     的不频繁转换之用。
 G
 G1                                          该剩余电流动作断路器具有体积小(和相对应的塑壳断路器体积相等)、分断高、飞弧短及剩余动作电流、
 H5                                  剩余电流动作时间可调节等特点，同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄
 H4
 欠电压脱扣器  欠电压脱扣器                              剩余电流动作断路器垂直安装(即竖装)，亦可水平安装 (即横装)。
 F  F  H3                            操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。
 E  L1  L  L2  B  C1  C  E
 22  22                                      符合标准：GB 14048.2。

                                     型号含义

                                     G  M  1   L - □ □ □/□ □ □ □
 H2
 H                                                                 四极断路器的N极类型*
 W1   W1   W1  W1  W1
 三极   四极   H1(max)                                                 用途代号：配电用剩余电流动作断路器无代号；保护电动
 W  W2
                                                                   机用剩余电流动作断路器用2表示；
                                                                   脱扣方式及附件代号 (见表1)
                                                                   极数2、3、4(3N：三极四线)
                                                                   操作方式代号：手柄直接操作无代号；电动操作用P表示；
                                                                   转动手柄用Z表示。
                                                                   分断能力特征代号：标准型用S表示；较高型用H表示；
                                                                   壳架等级额定电流
 型号                                                                特殊派生代号(电子式剩余电流动作断路器)
                                                                   设计序号
 GM1-400/4P  GM1-400/3P  GM1-400H  GM1-630L  GM1-630M  GM1-630H  GM1-  GM1-1250  塑料外壳式断路器
 GM1-800M  800H/4P                                                 企业代号
 C  128  102  129  134  134  154  135.5  125
 C1  174  179  175  184  184  204  206.5  345.5  A型 ：N极 不 安 装 过 电 流 脱 扣 元 件 ， 且N极 始 终 接 通 ， 不 与 其 他 三 极 一 起 合 分 。
 E  88  90  89  89  89  81  91  100  B型 ：N极 不 安 装 过 电 流 脱 扣 元 件 ， 且N极 与 其 它 三 极 一 起 合 分( N极 先 合 后 分 ） 。
 F  85  62  65  65  65  66  52  78   C型 ：N极 安 装 过 电 流 脱 扣 元 件 ， 且N极 与 其 它 三 极 一 起 合 分( N极 先 合 后 分)。
 G  26  28  30.5  40  44  44  45  -  D型 ：N极 安 装 过 电 流 脱 扣 元 件 ， 且N极 始 终 接 通 ， 不 与 其 它 三 极 一 起 合 分 。
 G1  11  13  10.5  13.5  13.5  12.4  12  -
 H  106  106  106  110  110  116  116  138
 H1  146  146  146  150  150  155  155  290  正常工作条件
 外形  H2  38  38  38  43  43  40  40  42
 尺寸  H3  6  6  6  6  6  4.5  5  16.5  周围空气温度
 H4  3.5  3.5  3.5  3.5  3.5  4.5  6  2  周围空气温度上限+40℃；
 H5  4.5  4.5  4.5  4.5  4.5  8  7  4.5  周围空气温度下限-5℃；
 L  257  257  257  270  270  280  276  330  周围空气温度24h的平均值不超过+35℃；
 L1  457  457  457  470  470  470  485  545  海拔：安装地点的海拔不超过2000m。
 L2  223  225  225  234  234  243  243  -
 W  -  150  150  182  182  210  -  210  大气条件
 W1  48  48  48  58  58  70  70  70  大气相对湿度：在周围空气温度为+40℃时不超过50%；在较底温度下可以有较高的相对湿度；
 W2  198  -  -  240  240  -  280  -  最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度+25℃，并考虑到因温度变化发生在产品
 A  44  44  44  58  58  70  70  70   表面上的凝露；
 安装  A1  44  44  -  58  -  -  -  -   污染等级：污染等级为3极。
 尺寸  B  194  194  194  200  200  243  243  300
 Φd  7  7  7  7  7  7  7  10
