GZQ2 CB末端型双电源自动转换开关 GZQ2 CB末端型双电源自动转换开关
国置电气

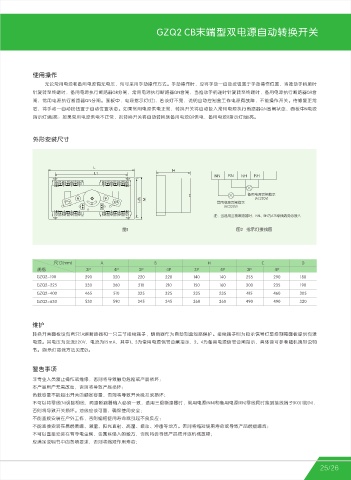

概述 使用操作
GZQ2 CB末端型自动双电源转换开关(以下简称转换开关)适用于交流50Hz，额定工作电压380V、额定 无论常用电源和备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动一自动按钮置于手动操作位置，当推动手柄顺时
工作电流63A-630A双电源供电系统，用自动或手动操作方式完成常用电源与备用电源之间的转换。该转换 针旋转至终端时，备用电源执行断路器QR分闸，常用电源执行断路器QN合闸，当推动手柄逆时针旋转至终端时，备用电源执行断路器QR合
开关主要用于医院、商店、银行、化工、冶金、高层建筑、军事设施等重要场合。 闸，常用电源执行断路器QN分闸。面板中，电源指示灯(红)，若该灯不亮，说明自动控制盒工作电源有故障，不能操作开关。待修复正常
后，将手动一自动按钮置于自动位置状态。如果常用电源供电正常，转换开关将自动投入常用电源执行断路器QN合闸状态，面板中N电源
指示灯(黄)亮：如果常用电源供电不正常，则转换开关将自动转换到备用电源QR供电，备用电源R指示灯(绿)亮。
型号含义

GZ Q 2 - □ / □ - □

额定脱扣电流 外形安装尺寸
3P

4P
机架等级电流
设计代号 NN RN NH RH
双电源自动转换开关
备用电源合闸指示
企业代号 (AC220V)
常用电源合闸指示
(AC220V)
注：当选用三极断路器时，NN、RN为ATS零线端务必接入
正常工作条件和安装条件
安装的海拔高度不应超过2000米； 图1 图2 指示灯接线图
周围环境温度上限不高于+40℃，下限不低于-15℃，24小时平均值不超过+35℃；
大气的相对湿度在周围空气温度为+40℃时不超过50%，在较低的温度下，可以有较高的湿度，应考虑到
温度变化会使产品表面发生产品表面的凝露；
无爆炸危险的介质，且介质无足以腐蚀和破坏绝缘的气体与尘埃； 尺寸(mm) A B H C D
规格 3P 4P 3P 4P 3P 4P 3P 4P
无显著摇动和冲击震动的地方。
GZQ2-100 290 320 220 220 140 140 255 290 180
GZQ2-225 330 360 210 210 150 160 300 235 190
基本结构 GZQ2-400 465 510 325 325 235 235 415 460 305
GZQ2 CB末端型自动双电源转换开关主要由电源转换执行断路器组成，开关工作有三个状态位置供用户选 GZQ2-630 530 590 345 345 260 260 490 490 320
择：常用电源(N)合、双分、备用电源(R)合，开关具有体积小、重量轻、工作稳定、使用方便等。

维护
接线原理图 转换开关面板设有两只1A熔断路器和一只三节接线端子，熔断器作为自动制盒短路保护。接线端子则为指示信号灯至控制箱面板提供有源
电源。其电压为交流220V，电流为15mA，其中1、3为常用电源信号合闸指示，2、4为备用电源信号合闸指示，具体操可参考随机携带说明
书。(指示灯接线方法见图2)。

警告事项
非专业人员禁止操作或维修，否则将导致触电危险或产品损坏；
本产品用户无需改动，否则将导致产品损坏；
负载容量不能超出开关的额定容量，否则将导致开关脱扣或损坏；
不可以将零线(N)误接相线，两路断路器输入必须一致，选用三级断路器时，常用电源(NN)和备用电源(RN)零线同时接到接线端子(KG)1脚(N)，
否则将导致开关损坏。地线应该可靠，确保使用安全；
不能直接安装在户外工作，否则缩短使用寿命或引起不良反应；
三级开关接线图 四级开关接线图 不能直接安装在易燃易爆、潮湿、阳光直射、高湿、振动、冲击等地方。否则将缩短使用寿命或导致产品燃烧爆炸；
不可以直接安装在有导电尘埃，金属丝侵入的地方，否则将会导致产品损坏或机械故障；
应满足说明书中的各项要求，否则将缩短作用寿命；
