GM1L系列塑料外壳式漏电断路器 GM1L系列塑料外壳式漏电断路器
国置电气

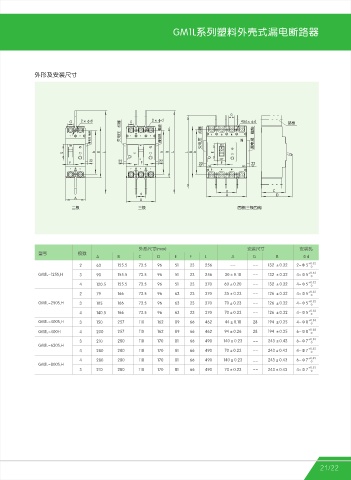

技术参数 外形及安装尺寸

型号 GM1L-125 GM1L-250 GM1L-400 GM1L-630,800

壳架电流（A） 125 250 400 630,800

10,16,20,32,40, 100,125,140,160, 225,315,350, 400,500,630,
额定电流(A)
50,63,80,125 180,200,250 400 700,800

极数 2 3 4 2 3 4 3 4 3 4
ON
额定绝缘电压Ui (V) AC800 OFF
OFF
额定工作电压(V) AC400
额定冲击耐受电压(V) 8000
飞弧距离(mm) 50 100

分断能力级别 L W H L W H L W H L W H
极限短路分断能力lcu (kA) AC400V 35 50 85 35 50 85 50 65 100 50 65 100

运行短路分断能力lcs(kA) AC400V 22 35 50 22 35 50 35 42 65 35 42 65
额定剩余短路接通(分断)能力l△m (kA) 8.75 12.5 21 8.75 12.5 21 12.5 13.5 25 12.5 13.5 25

非延时型 30/100/500,100/300/500 30/100/500,100/300/500 330/100/500,100/300/500 30/100/500,100/300/500
额定剩余不动作电流l△n(kA) 外形尺寸(max) 安装尺寸 安装孔
延时型 100/300/500 100/300/500 100/300/500 100/300/500 型号 极数
A B C D E F L A G B Φd
额定剩余不动作电流l△no(kA) 1/2 l△n 1/2 l△n 1/2 l△n 1/2 l△n 2 63 155.5 73.5 96 51 23 256 -- -- 132 ± 0.32 2-Φ 5 +0.32
0
GM1L-125S,H 3 90 155.5 73.5 96 51 23 256 30±0.18 -- 132 ± 0.32 4-Φ5 +0.32
通电 1500 1000 1000 1000 0
4 120.5 155.5 73.5 96 51 23 370 60±0.20 -- 132 ± 0.32 4-Φ5 +0.32
0
操作性能(次) 不通电 8500 7000 4000 4000
2 79 166 73.5 96 63 23 370 35±0.23 -- 126 ± 0.32 4-Φ5 +0.32
0
总次数 10000 8000 5000 5000 +0.32
GM1L-250S,H 3 105 166 73.5 96 63 23 370 70±0.23 -- 126 ± 0.32 4-Φ5 0
剩余电流保护动作时间 l△n 2l△n 5l△n 10l△n 4 140.5 166 73.5 96 63 23 370 70±0.23 -- 126 ± 0.32 4-Φ5 +0.32
0
非延时型 0.2 0.1 0.04 0.04 GM1L-400S,H 3 150 257 110 162 89 66 462 44±0.18 28 194 ± 0.35 4-Φ8 +0.38
0
最大分断时间(s)
GM1L-400H 4 200 257 110 162 89 66 462 94±0.26 28 194 ± 0.35 6-Φ8 +0.38
0
延时型 0.5/1.15/2.15 0.35/1/2 0.25/0.9/1.9 0.25/0.9/1.9
3 210 280 118 170 81 66 490 140±0.23 -- 243± 0.43 6-Φ7 +0.35
0
注：两极产品分断能力级别只有M型一种；延时型最大分断时间可根据客户要求定制。 GM1L-630S,H +0.35
4 280 280 118 170 81 66 490 70±0.23 -- 243±0.43 4-Φ7 0
断路器的分类 4 280 280 118 170 81 66 490 140±0.23 -- 243±0.43 6-Φ7 0
+0.35
GM1L-800S,H
+0.35
按极数分 按剩余电流分断时间分 3 210 280 118 170 81 66 490 70±0.23 -- 243±0.43 4-Φ7 0
A.二极 A.非延时型
B.三极 B.延时型
C.四极 按操作方式分
按用途分 A.手柄直接操作
A.配电用 B.电动操作(用D表示）
B.电动机保护用 C.旋转式手柄操作(开关柜用，用Z表示)
