GM1系列塑料外壳式断路器 GM1系列塑料外壳式断路器
国置电气

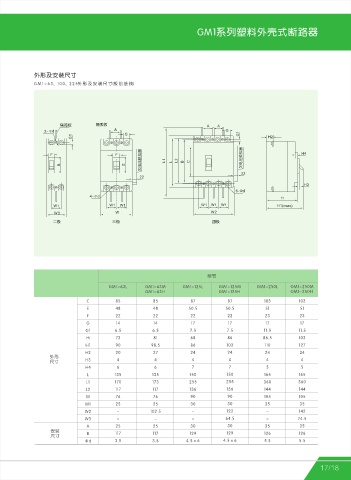

概述 外形及安装尺寸
GM1系列塑料外壳式断路器(以下简称断路器)，适用于交流50Hz(或60Hz)，其额定绝缘电压为 800V G M 1 - 6 3、1 0 0、2 2 5外 形 及 安 装 尺 寸(板 前 接 线)
(GM1-63型为500V)，额定工作电压 690V(GM1-63为400V及以下)，额定工作电流至1250A 的电路中作不频
繁转换及电动机不频繁起动之用 (Inm≤630A及以下)。断路器具有过载、短路和欠电压保护功能，能保
护线路和电源设备不受损坏。
断路器按照其额定极限短路分断能力，分为L型(标准型)、M型(较高分断型)、H型(高分断型)三种。该断
路器具有体积小、分断能力高、飞弧短、抗振动等特点，是陆地及船舶使用的理想产品。
隔弧板 隔弧板 A A
断路器可垂直安装(即竖装)，亦可水平安装(即横装)。 2-Φd A G
断路器符合标准：IEC60947-2及GB14048.2 G1 G G1 H2

F F H4
型号含义 欠电压脱扣器 欠电压脱扣器
E E L1 L L2 B C
G M 1 - □ □ □/□ □ □ □
22
四极断路器中性极型式(注*) 22
用途代号 H3
脱扣器方式及附件代号 6-Φd
极数 4-Φd H
操作方式
W1 W1 W1 W1 W1 W1 H1(max)
额定极限短路分断能力级别L标准型M较高分断型H高分断型
W3 W W2
壳架等级额定电流
设计序号 二极 三极 四极
塑料外壳式断路器
企业代号
注*：四极产品中性极(N极)的型式分四种
A型N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分；
B型N极不安装过电流脱扣元件，且N极与其它三极一起合分；(N极先合后分)；
C型N极安装过电流脱扣元件，且N极与其它三极一起合分；(N极先合后分)；
D型N极安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分；
型号
主要技术参数
GM1-63L GM1-63M GM1-125L GM1-125M GM1-250L GM1-250M
GM1-63H GM1-125H GM1-250H
额定 额定 额定极限 额定运行
壳架等 飞弧
型号 级额定 额定电流(A) 工 作 绝缘 短路分断 短路分断 极数 距离 C 85 85 87 87 103 103
电压 电压
电流(A) 能力 能力 E 48 48 50.5 50.5 51 51
(V) (V) kA400V/690V kA400V/690V
GM1-63L 63 6、 10、 16、 25* 18* 3 F 22 22 22 22 23 23
20、 25、32、 400 500 ≤50 G 14 14 17 17 17 17
GM1-63M 63 40、 50、 63 50* 25* 3、4
GM1-125L 125 35/8 4/22 3 G1 6.5 6.5 7.5 7.5 11.5 11.5
10、 16、 20、25、 H 73 81 68 86 86.5 103
GM1-125M 125 32、 40、 50、 63、 50/10 25/5 2、3、4 ≤50
80、125 690 800 H1 90 98.5 86 103 110 127
GM1-125H 125 85/20 42.5/10 3
H2 20 27 24 24 24 24
GM1-250L 250 35/8 22/4 3 外形
100、 125、 140、 H3 4 4 4 4 4 4
GM1-250M 250 160、 180、 200、 50/10 25/5 2、3、4 ≤50 尺寸
250 690 800 H4 6 6 7 7 5 5
GM1-250H 250 85/20 42.5/10 3
L 135 135 150 150 165 165
GM1-400L 400 50/10 35/5 3、4
225、 250、 315、 L1 170 173 255 255 360 360
GM1-400M 400 350、 400 690 800 65/10 35/5 3 ≤100 L2 117 117 136 136 144 144
GM1-400H 400 100/20 50/10 3 W 76 76 90 90 105 105
GM1-630L 630 50/10 35/5 3、4 W1 25 25 30 30 35 35
GM1-630M 630 400、 500、 630 690 800 65/10 35/5 3 ≤100 W2 - 102.5 - 122 - 142
GM1-630H 630 100/20 50/10 3 W3 - - - 64.5 - 74.5
GM1-800M 800 75/30 37.5/15 3、4 A 25 25 30 30 35 35
630、 700、 800 690 800 ≤100 安装
GM1-800H 800 100* 50* 3 B 117 117 129 129 126 126
尺寸
GM1-1250 1250 700、8 00、 1000、 1250 690 800 85/25 42.5/12.5 3、4 ≤100 Φd 3.5 3.5 4.5×6 4.5×6 5.5 5.5
