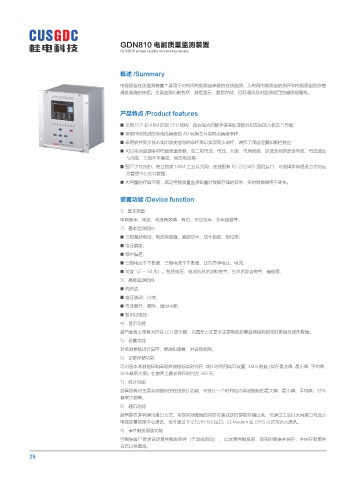

GDN810 电能质量监测装置
GDN810 power quality monitoring device

概述 /Summary

电能质量在线监测装置主要用于对电网电能质量参数的在线监测，为电网电能质量的测评和电能质量的改善
提供准确的依据。主要监测功能包括：数据显示、数据存储、远程通讯及对监测项目的越限报警等。

产品特点 /Product features
■ 采用 DSP 和 ARM 的双 CPU 结构，具有强大的数字信号处理能力和友好的人机交互界面；
■ 采用国际先进的专用高精度的 AD 转换芯片实现高精度采样；
■ 采用软件同步技术实时改变信号的采样率以实现同步采样，避免了频谱泄漏和栅栏效应；
■ 可以实时监测多种电能质量参数，如三相电流、电压、功率、电网频率、谐波及间谐波含有率、电压波动
与闪变、三相不平衡度、暂态电压等；
■ 配置了冗余的、独立的双 100M 工业以太网，还选配有 RS-232/485 通讯接口，可选择多种通讯方式与远
方管理中心交互数据；
■ 大容量的存储空间，满足电能质量监测装置对数据存储的要求，实时数据掉电不丢失。

装置功能 /Device function

1） 基本测量
电网频率、电压、电流有效值、有功、无功功率、功率因数等。
2） 基本监测指标
■ 三相基波电压、电流有效值，基波功率、功率因数、相位等；
■ 电压偏差；
■ 频率偏差；
■ 三相电压不平衡度、三相电流不平衡度、正负零序电压、电流；
■ 谐波（2 ～ 50 次）。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值等；
3） 高级监测指标
■ 间谐波；
■ 电压波动、闪变；
■ 电压骤升、骤降、短时中断；
■ 暂时过电压；
4） 显示功能
装置面板上带有大屏幕 LCD 显示器，以图形方式显示主要电能质量监测指标的实时数据及波形数据。
5） 设置功能
对监测参数进行设置、修改和查看，并设有权限。
6） 记录存储功能
可对基本监测指标和高级监测指标实时保存，统计时间间隔可设置，3Min 数据（保存最大值、最小值、平均值、
95％概率大值）在装置上最长保存时间为 360 天。
7） 统计功能
装置具有对主要监测指标的在线统计功能，可统计一个时间段内监测指标的最大值、最小值、平均值、95％
概率大值等。
8） 通讯功能
装置提供多种通讯接口方式，实现监测数据的实时传输或定时提取存储记录，可通过工业以太网接口与远方
电能质量管理中心通讯，也可通过 RS232/RS485 接口，以 Modem 或 GPRS 方式与远方通讯。
9） 事件触发录波功能
可根据客户要求设定事件触发条件（手动或自动） ，记录事件触发前、后实时数据并保存，并保存有事件
日志以供查询。
