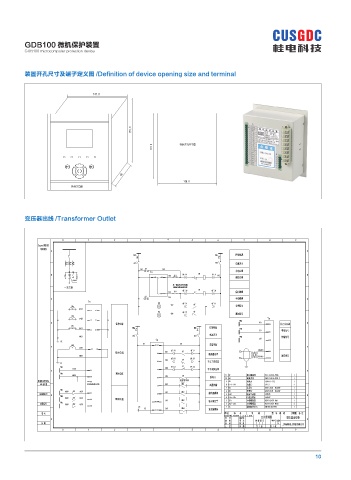

GDB100 微机保护装置
GDB100 microcomputer protection device
装置开孔尺寸及端子定义图 /Definition of device opening size and terminal
137.0
151.0
153.0 安装开孔尺寸图
返回 确定
60
138.0
外观示意图
变压器出线 /Transformer Outlet
0 1 2 3 4 5 6 7 8 9
SuperWORKS
绘图软件
A A
KMa KMc 控制电源
KMa KMc
ZK3 ZK3 电源开关
101 SA 103
1 2 1n 手动合闸
B 105 LP1 QF:14 QF QF:4 102 B
A13 A15 103 102 遥控合闸
1A零序电流
注：微机内部不带防跳
一次方案 回路需外部加防跳功能 QF
133 LP2 QF:30 135 102 QF:31 保护跳闸
A14
SA 135
C 3 4 手动跳闸 C
1n
HR QF:21 QF QF:11
LHa 107 107 102 合闸指示
A421
E1 E2
HG QF:22 QF
109 跳闸指示
LHb
B421 1n
E3 E4 XMa
D 保护电流 701 A16 信号公共端 D
LHc 控制电源
C421 KMa KMc SYM
E5 E6 KMa KMc 727 事故信号
A17
N421 ZK2 ZK2 电源开关 YBM 告警信号
1n 729 A18
PE
01 02
LH0 A1 A2 装置电源
E L401 E
E7 E8 QF:19 QF:9 RS485+
零序电流 A4 801 QF 02 断路器位置 A19
N402 RS485- 通信接口
QF:54 QF:52 A20
803 S9
A5 手车工作位置
PE
YML 805 QF:53 S1 02 QF:52
L630 A6 807 02 手车试验位置
F B1 F
YMn 零序电压
N630 807 JD 11 QF 真空断路器 VS1-12/630-25KA 1
B2 接地刀
A7 1 2 10 SA 转换开关 LW12-16Z/4.0331.2 1
借(通)用件登记 B6 变压器本体 9 JD 接地刀 FK10-II-/32 1
CAD 制 图 V-V接法该点不接线 809 WD1 高温告警 8 LP1～LP2 连接片 JY1-2 2
A8
7 HG 信号灯 AD16-22/G DC220V 1
YMa
A630 ZK1 A631 811 WD2 6 HR 信号灯 AD16-22/R DC220V 1
旧底图总号 G B3 A9 超高温跳闸 5 LH0 电流互感器 LZZBJ3 1 G
YMb
B630 ZK1 B631 4 LHa～LHc 电流互感器 LZZBJ9 3
B4 母线电压 813 WD3 轻瓦斯告警 3 ZK1 小型断路器 DZ47-63/3P C6A 1
YMc A12A10
底图总号 C630 ZK1 C631 2 ZK2～ZK3 小型断路器 DZ47-63/2P DC6A 2
B5 PE 1 1n 微机保护装置 GDB100 DC220V 1
PE 815 WD4 重瓦斯跳闸
WD4
A3 A11
签 名 序号 标 号 名 称 型 号 规 格 数量 备 注
标 记 处 数 更改文件号 签 名 日 期 二次原理图
H 设 计 标准化 变压器出线柜 H
制 图 审 定 图 样 标 记 重量 比例
日 期 校 核 批 准 1:1 上海桂电电力科技有限公司
1
1
工 艺 日 期 共 张 第 张
