P. 9

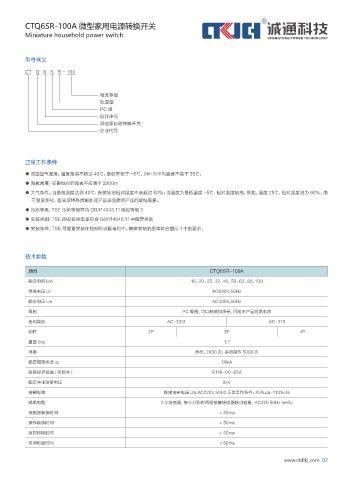

CTQ6SR-100A 微型家用电源转换开关
Miniature• household• power• switch
型号含义
CT Q 6 S R - 100
电流等级
轨道型
PC 级
设计序号
双电源自动转换开关
企业代号
正常工作条件
● 周围空气温度：温度最高不超过 40℃，最低不低于 -5℃，24h 内平均温度不高于 35℃。
● 海拔高度：安装地点的海拔不应高于 2000m
● 大气条件：当最高温度达到 40℃，安装场地相对湿度不该超过 50%；当温度为最低温度 -5℃，相对湿度较高，例如：温度 25℃，相对湿度则为 90%。由
于温度变化，应采取特殊措施处理产品表面偶尔产品的凝结现象。
● 污染等级：TSE 污染等级符合 GB/t14048.11 指定等级 3
● 安装类别：TSE 的安装类型是符合 GB/t14048.11 中指定类别
● 安装条件：TSE 可垂直安装在控制柜或配电柜中。确保安装的距离符合图示 1 中的要求。
技术参数
项目 CTQ6SR-100A
额定电流 leA 16、20、25、32、40、50、63、80、100
绝缘电压 Ui AC690V,50Hz
额定电压 Ue AC400V,50Hz
级别 PC 级别：可以制造和承受，同时不产品短路电流
使用类别 AC-33iB AC-31B
测杆 2P 3P 4P
重量 (kg) 1.7
电器 寿命：2000 次；手动操作 5000 次
额定短路电流 iq 50kA
短路保护装置 ( 保险丝 ) RT16-00-63A
额定冲击耐受电压 8kV
控制电路 额定控制电压 Us:AC220V,50Hz 正常工作条件：85%Us-110%Us
辅助电路 2 个继电器，每个分别有两组接触转换器触点容量：AC220 50Hz le=5y
接触器转换时间 ﹤ 50ms
操作转换时间 ﹤ 50ms
返回转换时间 ﹤ 50ms
关闭电源时间 ﹤ 50ms
www.ctdlkj.com• • 02
