CSQ1 (CB 级 )
末端型双电源自动转换开关

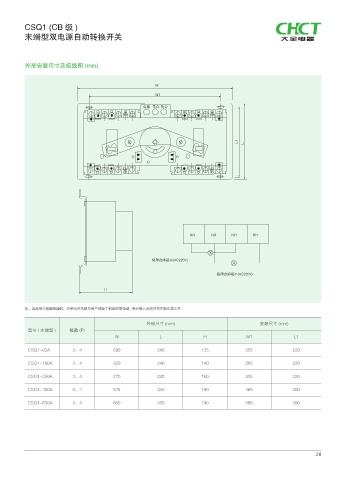

外形安装尺寸及接线图 (mm)

8
8
ႂຸ ࣡Ջ ܫՋ

- -

// /3 /) 3)

࣡ၸՋ᫑ૈᇧ "$ 7
ܫၸՋ᫑ૈᇧ "$ 7

)

注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端 , 务必接入否则开关不能正常工作 .

外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 末端型 ) 极数 (P)
W L H W1 L1

CSQ1-63A 3、4 290 240 135 255 220

CSQ1-100A 3、4 320 240 140 285 220
CSQ1-250A 3、4 370 240 160 335 220

CSQ1-400A 3、4 525 330 190 465 300

CSQ1-630A 3、4 650 330 190 585 300

28
