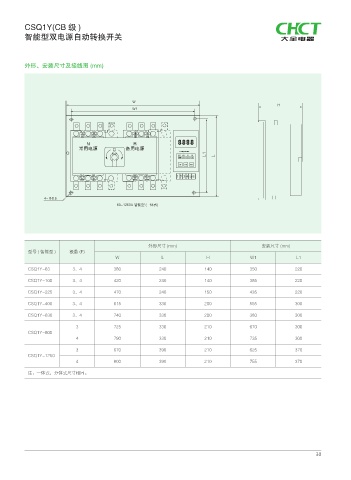

CSQ1Y(CB 级 )
智能型双电源自动转换开关

外形、安装尺寸及接线图 (mm)

8
)
8

Ԥႂຸఄᑞଌ҃٧
-
᝹Ꮅ ሧͮ ܘ ђ -
4&5
੣Ү ᒬҮ Ԥѫ

œ
" ఄᑞۋ ʶͳय

外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 智能型 ) 极数 (P)
W L H W1 L1
CSQ1Y-63 3、4 380 240 140 350 220

CSQ1Y-100 3、4 420 240 140 385 220
CSQ1Y-225 3、4 470 240 150 435 220

CSQ1Y-400 3、4 615 330 200 555 300
CSQ1Y-630 3、4 740 330 200 380 300

3 725 330 210 670 300
CSQ1Y-800
4 790 330 210 735 300

3 670 390 210 625 370
CSQ1Y-1250
4 800 390 210 755 370

注：一体式，分体式尺寸相同。
