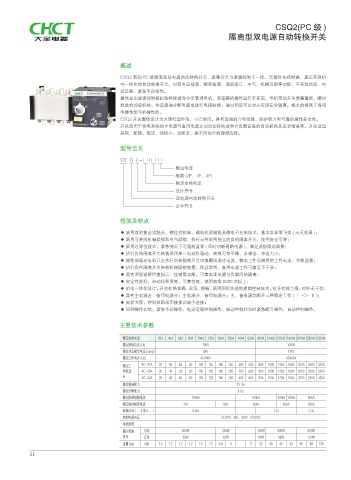

CSQ2(PC 级 )
隔离型双电源自动转换开关

概述

CSQ2 系列 PC 级隔离型双电源自动转换开关，是集开关与逻辑控制于一体，无需外加控制器，真正实现机
电一体化的自动转换开关，具有电压检测、频率检测、通讯接口、电气、机械互锁等功能，可实现自动、电
动远程、紧急手动控制。
操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现，电机带动开关弹簧蓄能，瞬时
释放的加速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各项
电器性能与机械性能。
CSQ2 开关整体设计为大理石型外形，小巧坚固。具有较强的介电性能、防护能力和可靠的操作安全性。
开关适用于供电系统的主电源与备用电源之间自动转换或两台负载设备的自动转换及安全隔离等。开关造型
美观、新颖、简洁、体积小、功能全，是不同场合的理想选择。

型号含义

CS Q 2 - □ / □ □
额定电流
极数 (2P、3P、4P)
额定发热电流
设计序号
双电源自动转换开关
企业代号

性能及特点

◆ 采用双列复合式触头，横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧 ( 无灭弧罩 )；
◆ 采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；
◆ 采用过零位技术，紧急情况下可强制置零 ( 同时切断两路电源 )，满足消防联动需要；
◆ 执行负荷隔离开关转换采用单一电动机驱动，转换可靠平稳、无噪音、冲击力小；
◆ 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；
◆ 执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；
◆ 具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
◆ 安全性能好，自动化程度高，可靠性高，使用寿命 8000 次以上；
◆ 机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；
◆ 具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作 ( Ⅰ -O- Ⅱ )；
◆ 安装方便，控制回路采用接插式端子连接；
◆ 四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

主要技术参数

额定发热电流 20A 40A 63A 80A 100A 125A 160A 250A 400A 630A 800A 1000A 1250A 1600A 2000A 2500A 3200A
额定绝缘电压 (Ui) 750V 1000V
额定冲击耐受电压 (uimp) 8kV 12kV
额定工作电压 (Ue) AC400V AC400V
额定工 AC-31A 20 40 63 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
作电流 AC-35A 20 40 63 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
le AC-33A 20 40 63 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
额定接通能力 10 ILe
额定分断能力 8 ILe
额定限制短路电流 100kA 100kA 100kA 120kA 80kA
额定短时耐受电流 7kA 9kA 26kA 50kA 55kA
转换时间Ⅰ - Ⅱ或Ⅱ - Ⅰ 0.45s 1.2s 2.4s
控制电源电压 DC24V、48V、100V AC220V
电机能耗
额定控制 启动 300W 325W 400W 400W 600W
电压 正常 55W 62W 90W 98W 120W
重量 (kg) 4级 7.0 7.2 7.2 7.2 7.5 7.5 8.8 9 17 32 36 40 43 95 98 135
