P. 71

隔离开关

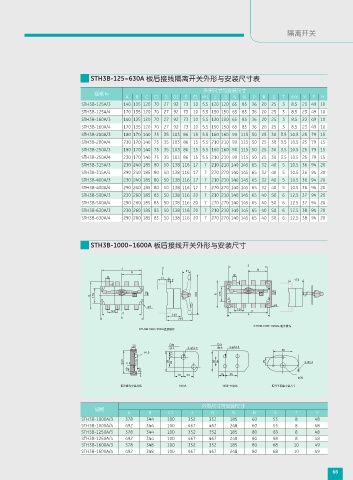

                                STH3B-125~630A 板后接线隔离开关外形与安装尺寸表
                                                                      外形尺寸与安装尺寸
                                 规格 Ie
                                           A   B  C  C1  D  D1  E  E1 ΦL  J  J1   K  N  P  R  S  T  ΦX  Y  F  H
                             STH3B-125A/3  140 135 120 70  27  92  73  10 5.5 120 120 65  85  36  20  25  3  8.5  23 49 10
                             STH3B-125A/4  170 135 120 70  27  92  73  10 5.5 150 150 65  85  36  20  25  3  8.5  23 49 10
                             STH3B-160A/3  140 135 120 70  27  92  73  10 5.5 120 120 65  85  36  20  25  3  8.5  23 49 10
                             STH3B-160A/4  170 135 120 70  27  92  73  10 5.5 150 150 65  85  36  20  25  3  8.5  23 49 10
                             STH3B-200A/3  180 170 140 75  35 103 86  15 5.5 160 160 90 115 50  25  30 3.5 10.5 25 79 15
                             STH3B-200A/4  230 170 140 75  35 103 86  15 5.5 210 210 90 115 50  25  30 3.5 10.5 25 79 15
                             STH3B-250A/3  180 170 140 75  35 103 86  15 5.5 160 160 90 115 50  25  30 3.5 10.5 25 79 15
                             STH3B-250A/4  230 170 140 75  35 103 86  15 5.5 210 210 90 115 50  25  30 3.5 10.5 25 79 15
                             STH3B-315A/3  230 240 185 80  50 138 116 17  7  210 210 140 145 65  32  40  5  10.5 36 94 20
                             STH3B-315A/4  290 240 185 80  50 138 116 17  7  270 270 140 145 65  32  40  5  10.5 36 94 20
                             STH3B-400A/3  230 240 185 80  50 138 116 17  7  210 210 140 145 65  32  40  5  10.5 36 94 20
                             STH3B-400A/4  290 240 185 80  50 138 116 17  7  270 270 140 145 65  32  40  5  10.5 36 94 20
                             STH3B-500A/3  230 260 185 85  50 138 116 20  7  210 210 140 145 65  40  50  6  12.5 37 94 20
                             STH3B-500A/4  290 260 185 85  50 138 116 20  7  270 270 140 145 65  40  50  6  12.5 37 94 20
                             STH3B-630A/3  230 260 185 85  50 138 116 20  7  210 210 140 145 65  40  50  6  12.5 38 94 20
                             STH3B-630A/4  290 260 185 85  50 138 116 20  7  270 270 140 145 65  40  50  6  12.5 38 94 20




                                STH3B-1000~1600A 板后接线开关外形与安装尺寸



                                                                                     J
                                          J             C                               N
                                             N                  81
                                     R                 C1  Y                    R
                                                           T                     S                  172
                                      S
                                 175               28              330    B  175              28
                               B
                                                   φ9                                        φ9
                                      120                                        120  J1
                                          J1               140                       A
                                          A                  240
                                                                                       STH3B-1000~1600A/Jਡᅪݷᔫ
                                                STH3B-1000~1600Aᒇ୻ݷᔫ

                                              32          Cሶ              Cሶ  4-φ12.5
                                                          हࡍ    2-φ12.5   हࡍ                    50
                                                  t4.0    12.5
                                           280  8.5  175  60  35         80  40           25            3-Φ5.5
                                            60  8.5
                                                             18  20        16  35
                                                                                                     Φ30
                                          ਡᅪݷᔫڔᓤ࢏ۇ           1000A          1250~1600A       ਡᅪ၄ܺᔭڔᓤߛࡁ


                                                                     外形尺寸与安装尺寸
                                 规格
                                            A      B      C1     J      J1     N      R       S      T      Y
                            STH3B-1000A/3  378    344    100    352    352     185    60     55      8     48
                            STH3B-1000A/4  492    344    100    467    467     248    60     55      8     48
                            STH3B-1250A/3  378    344    100    352    352     185    80     68      8     48
                            STH3B-1250A/4  492    344    100    467    467     248    80     68      8     48
                            STH3B-1600A/3  378    348    100    352    352     185    80     68     10     49
                            STH3B-1600A/4  492    348    100    467    467     248    80     68     10     49
