控制与保护开关电器

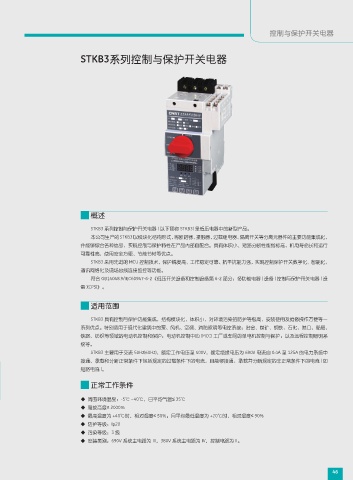

STKB3系列控制与保护开关电器
概述
STKB3 系列控制与保护开关电器 ( 以下简称 STKB3) 是低压电器中的新型产品。
本公司生产的 STKB3 以模块化结构形式，将断路器、接触器、过载继电器、隔离开关等分离元器件的主要功能集成化，
并能够综合各种信号，实现控制与保护特性在产品内部自配合。具有体积小、短路分断性能指标高，机电寿命长和运行
可靠性高，使用安全方便、节能节材等优点。
STKB3 采用先进的 MCU 控制技术，保护精度高、工作稳定可靠、抗干扰能力强，实现控制保护开关数字化、智能化、
通讯网络化及现场总线连接监控等功能。
符合 GB14048.9/IEC60947-6-2《低压开关设备和控制设备第 6-2 部分：多功能电器 ( 设备 ) 控制与保护开关电器 ( 设
备 )(CPS)》。
适用范围
STKB3 具有控制与保护功能集成，结构模块化，体积小，对环境污染的防护等级高，安装使用及维修操作方便等一
系列优点。特别适用于现代化建筑中的泵、风机、空调、消防照明等电控系统；冶金、煤矿、钢铁、石化、港口、船舶、
铁路、纺织等领域的电动机控制和保护；电动机控制中心 (MCC) 工厂或车间的单电机控制与保护；以及远程控制照明系
统等。
STKB3 主要用于交流 50Hz(60Hz)、额定工作电压至 400V，额定绝缘电压为 690V 电流自 0.4A 至 125A 的电力系统中
接通、承载和分断正常条件下包括规定的过载条件下的电流，且能够接通、承载并分断规定的非正常条件下的电流 ( 如
短路电流 )。
正常工作条件
◆ 周围环境温度：-5℃ ~40℃，日平均气温≤ 35℃
◆ 海拔高度≤ 2000m
◆ 最高温度为 +40℃时，相对湿度≤ 50%；月平均最低温度为 +20℃时，相对湿度≤ 90%
◆ 防护等级：Ip20
◆ 污染等级：3 级
◆ 安装类别：690V 系统主电路为 III，380V 系统主电路为 IV，控制电路为 II。
