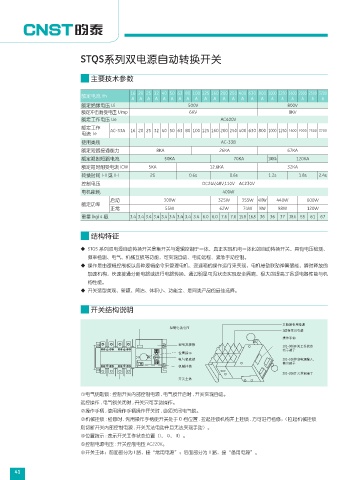

STQS系列双电源自动转换开关

主要技术参数

16 20 25 32 40 50 63 80 100 125 160 200 250 400 630 800 1000 1250 1600 2000 2500 3200
额定电流 Ith
A A A A A A A A A A A A A A A A A A A A A A
额定绝缘电压 Ui 500V 800V
额定冲击耐受电压 Uimp 6KV 8KV
额定工作电压 Ue AC400V
额定工作 AC-33A
电流 Ie 16 20 25 32 40 50 63 80 100 125 160 200 250 400 630 800 1000 1250 1600 2000 2500 3200
使用类别 AC-33B
额定短路接通能力 8KA 26KA 67KA
额定限制短路电流 50KA 70KA 100KA 120KA
额定短时耐受电流 ICW 5KA 12.6KA 32KA
转换时间 I-II 或 II-I 2S 0.6s 0.6s 1.2s 1.8s 2.4s
控制电压 DC24V,48V,110V AC230V
电机能耗 400W
启动 300W 325W 355W 400W 440W 600W
额定功率
正常 55W 62W 74W 90W 98W 120W
重量 (kg) 4 极 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 6.0 6.0 7.6 7.6 15.8 16.8 36 36 37 38.6 55 61 67

结构特征

◆ STQS 系列双电源自动转换开关是集开关与逻辑控制于一体，真正实现机电一体化的自动转换开关，具有电压检测、
频率检测、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。
◆ 操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现，电机带动联动弹簧储能，瞬时释放的
加速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各项电器性能与机
构性能。
◆ 开关造型美观、新颖、简洁、体积小、功能全、是同类产品的最佳选择。

开关结构说明

JJവ୻۸፿࢟Ꮞ
఼ᒜ࢟ഗ࢟ኹ
Jവ୻ޟ፿࢟Ꮞ
ݷᔫ၄ܺ
ቯ੓ૺਖৃ 212.417ఎਈ৔ᔫᓨზ
ᒎာ࣡ᔇ
ᆡᒙᒎာ
࢟໮ᏙߓჄ 212.217఼ᒜ࢟ᏎၒྜྷLj
ၒ߲࣡ᔇ
૦቗ਂჄ
312.317ఎਈ఼ᒜ࣡ᔇ
ఎਈᓍᄏ

①电气钥匙锁 : 控制开关内部控制电源 , 电气按开启时 , 开关实现自动。
远控操作 , 电气锁关闭时 , 开关只可手动操作。
②操作手柄 , 使用操作手柄操作开关时 , 必须关闭电气锁。
③机械挂锁 : 检修时 , 先用操作手柄使开关处于 D 档位置 , 拉起挂锁机构并上挂锁 , 方可进行检修；( 拉起机械挂锁
则切断开关内部控制电源 , 开关无法电动并且无法实现手动）。
④位置指示 : 表示开关工作状态位置（I， O， II）。
⑤控制电源电压 : 开关控制电压 AC220V。
⑥开关主体：前面部分为 I 路，接“常用电源”；后面部分为 II 路，接“备用电源”。
