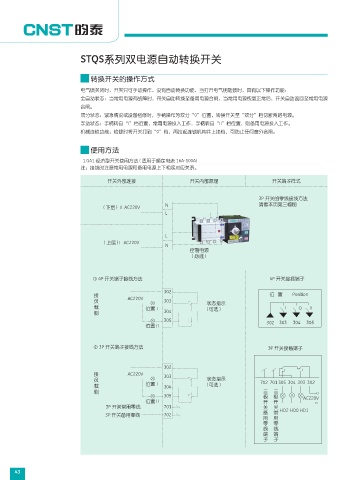

STQS系列双电源自动转换开关
转换开关的操作方式
电气锁关闭时，开关只可手动操作，没有自动转换功能，当打开电气钥匙锁时，具有以下操作功能：
全自动状态：当常用电源有故障时，开关自动转换至备用电源合闸，当常用电源恢复正常后，开关自动返回至常用电源
合闸。
双分状态：紧急情况或设备检修时，手柄操作为双分“0”位置，转换开关至“双分”档切断两路电源。
手动状态：手柄转自“I”档位置，常用电源投入工作，手柄转自“II”档位置，则备用电源投入工作。
机械连锁功能：检修时将开关打到“0”档，再拉起连锁机构并上挂档，可防止任何意外合闸。
使用方法
1.GA1 经济型开关使用方法 ( 适用于额定电流 16A-100A)
注：接线时注意常用电源和备用电源上下相序对应关系。
开关外部连接 开关内部原理 开关端子样式
3P 开关的零线接线方法
( 下层 ) Ⅱ AC220V N 请看本页第三幅图
L
L
( 上层 ) I AC220V
N
控制电源
( 必选 )
① 4P 开关端子接线方法 4P 开关接插端子
302
接 AC220V 位 置 Position
负 303 状态指示
载 位置Ⅰ ( 可选 ) I O II
侧 304
305 302 303 304 305
位置 II
② 3P 开关端子接线方法 3P 开关接插端子
302
接 AC220V 303
负 状态指示 702 701 305 304 303 302
载 位置Ⅰ 304 ( 可选 )
侧 三 三
305 极 极 AC220V
位置 II 开 开
3P 开关常用零线 701 关 关 HD2 HD0 HD1
3P 开关备用零线 702 备 常
用 用
零 零
线 线
端 端
子 子
43
