双电源自动转换开关

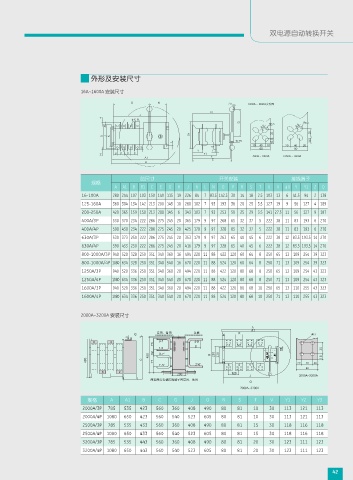

外形及安装尺寸

16A~1600A 安装尺寸

总尺寸 开关安装 接线端子
规格
A A1 B B1 C E G H J K L N O P R S T U V φX Y Y1 Z Q
16-100A 280 244 107 103 150 140 115 19 226 84 7 83.5 142.5 30 14 18 2.5 103 13 6 41.5 94 2 138
125-160A 360 304 134 142 213 200 145 10 280 102 7 93 193 36 20 25 3.5 127 19 9 56 127 4 189
200-250A 420 365 159 150 213 200 145 6 343 103 7 93 253 50 25 29 3.5 141 27.5 11 56 127 9 187
400A/3P 530 370 234 222 286 275 245 20 365 179 9 97 268 65 32 37 5 222 38 11 83 193 6 270
400A/4P 590 430 234 222 286 275 245 20 425 179 9 97 328 65 32 37 5 222 38 11 83 193 6 270
630A/3P 530 373 250 222 286 275 245 20 353 179 9 97 263 65 40 45 6 222 38 12 83.5 193.5 14 270
630A/4P 590 433 250 222 286 275 245 20 416 179 9 97 328 65 40 45 6 222 38 12 83.5 193.5 14 270
800-1000A/3P 940 520 328 250 351 340 360 16 494 220 11 88 422 120 60 64 8 250 65 13 109 254 39 323
800-1000A/4P 1080 634 328 250 351 340 540 16 670 220 11 88 524 120 60 64 8 250 71 13 109 254 39 323
1250A/3P 940 520 336 250 351 340 360 20 494 220 11 88 422 120 80 68 8 250 65 13 109 254 43 323
1250A/4P 1080 634 336 250 351 340 540 20 670 220 11 88 524 120 80 68 8 250 71 13 109 254 43 323
1600A/3P 940 520 336 250 351 340 360 20 494 220 11 88 422 120 80 68 10 250 65 13 110 255 43 323
1600A/4P 1080 634 336 250 351 340 540 20 670 220 11 88 524 120 80 68 10 250 71 13 110 255 43 323

2000A~3200A 安装尺寸

规格 A A1 B C G J O R S T V Y1 Y2 Y3
2000A/3P 785 535 423 560 360 408 490 80 81 10 30 113 121 113
2000A/4P 1080 650 423 560 540 523 605 80 81 10 30 113 121 113
2500A/3P 785 535 433 560 360 408 490 80 81 15 30 118 116 118
2500A/4P 1080 650 433 560 540 523 605 80 81 15 30 118 116 118
3200A/3P 785 535 443 560 360 408 490 80 81 20 30 123 111 123
3200A/4P 1080 650 443 560 540 523 605 80 81 20 30 123 111 123

42
