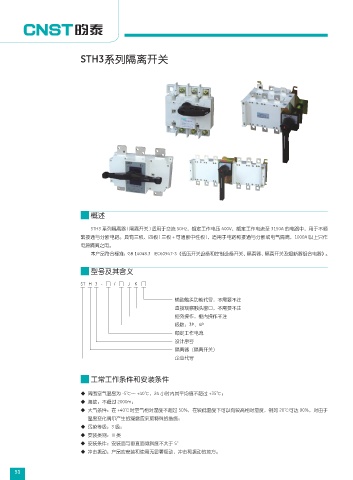

STH3系列隔离开关

概述

STH3 系列隔离器 ( 隔离开关 ) 适用于交流 50Hz，额定工作电压 400V，额定工作电流至 3150A 的电路中，用于不频
繁接通与分断电路。具有三极、四极 ( 三极 + 可通断中性极 )，适用于电路和接通与分断或电气隔离，1000A 以上只作
电源隔离之用。
本产品符合标准：GB 14048.3 IEC60947-3 《低压开关设备和控制设备开关、隔离器、隔离开关及熔断器组合电器》。

型号及其含义

ST H 3 - □ / □ J K □

辅助触头功能代号，不需要不注
直接观察触头窗口，不需要不注
柜外操作，柜内操作不注
极数：3P、4P
额定工作电流
设计序号
隔离器（隔离开关）
企业代号

工常工作条件和安装条件

◆ 周围空气温度为 -5℃～ +40℃，24 小时内其平均值不超过 +35℃；
◆ 海拔：不超过 2000m；
◆ 大气条件：在 +40℃时空气相对湿度不超过 50%，在较低温度下可以有较高相对湿度，例如 20℃可达 90%，对由于
温度变化偶尔产生的凝露应采取特殊的措施；
◆ 污染等级：3 级；
◆ 安装类别：Ⅲ类
◆ 安装条件：安装面与垂直面倾斜度不大于 5°
◆ 冲击振动：产品应安装和使用无显著摇动，冲击和振动的地方。

51
