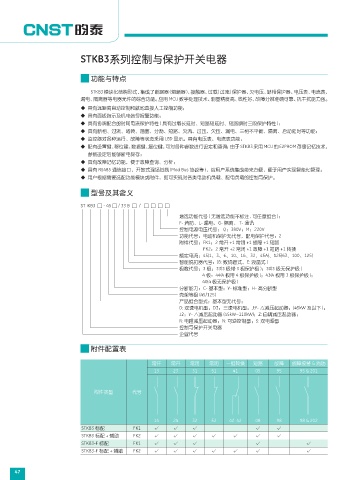

STKB3系列控制与保护开关电器

功能与特点

STKB3 模块化结构形式，集成了断路器 ( 熔断器 )、接触器、过载 ( 过流 ) 保护器、欠电压、缺相保护器、电压表、电流表、
漏电、隔离器等电器元件的综合功能。应用 MCU 数字处理技术、测量精度高、线性好、故障分辨准确可靠、抗干扰能力强。
◆ 具有远距离自动控制和就地直接人工控制功能；
◆ 具有面板指示及机电信号报警功能；
◆ 具有协调配合的时间电流保护特性 ( 具有过载长延时、短路短延时、短路瞬时三段保护特性 )；
◆ 具有断相、过流、堵转、阻塞、分励、短路、欠流、过压、欠压、漏电、三相不平衡、隔离、启动延时等功能；
◆ 监控器对各种运行、故障等状态采用 LED 显示。具有电压表、电流表功能；
◆ 配有设置键、移位建、数据键、复位键，可对各种参数进行设定和查询；由于STKB3采用MCU的E2PROM存储记忆技术，
参数设定后能够断电保存；
◆ 具有故障记忆功能，便于故障查询、分析；
◆ 具有 RS485 通信接口，开放式现场总线 (Mod Bus 协议等 )，给用户系统集成带来方便，便于用户实现智能化管理；
◆ 用户根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。

型号及其含义

ST KB3 □ - 45 □ / 33 B □ / □ □ □ □
增选功能代号 ( 无增选功能不标注 , 可任意组合 )：
F- 消防、L- 漏电、G- 隔离、 T- 通讯
控制电源电压代号： Q：380V；M：220V
功能代号：电动机保护无代号，配电保护代号：2
附件代号：FK1：2 常开 +1 常闭 +1 故障 +1 短路
FK2：2 常开 +2 常闭 +1 故障 +1 短路 +1 转换
额定电流：45(1、3、6、10、16、32、45A)、125(63、100、125)
智能脱扣器代号：(B: 数码管式、E: 液晶式 )
极数代号：3 极：33(3 极带 3 极保护极 )；30(3 极无保护极 )
4 极：44(4 极带 4 极保护极 )；43(4 极带 3 极保护极 )；
40(4 极无保护极 )
分断能力：C- 基本型；Y- 标准型；H- 高分断型
壳架等级 (45/125)
产品组合型式：基本型无代号；
D: 双速电机型；D3：三速电机型；J:Y- △减压起动器；(45kW 及以下 )；
J2：Y- △减压起动器 (45kW~110kW)；Z: 自耦减压起动器；
R: 电阻减压起动器；N: 可逆控制型；S: 双电源型
控制与保护开关电器
企业代号

附件配置表

常开 常开 常闭 常闭 一组转换 短路 故障 故障报警 & 消防
13 23 31 51 41 05 95 95 & 201

附件类型 代号

14 24 32 52 42 42 08 98 98 & 202
STKB3 标配 FK1 √ √ √ √ √
STKB3 标配 + 辅助 FK2 √ √ √ √ √ √ √
STKB3-F 标配 FK1 √ √ √ √ √
STKB3-F 标配 + 辅助 FK2 √ √ √ √ √ √ √
