P. 49

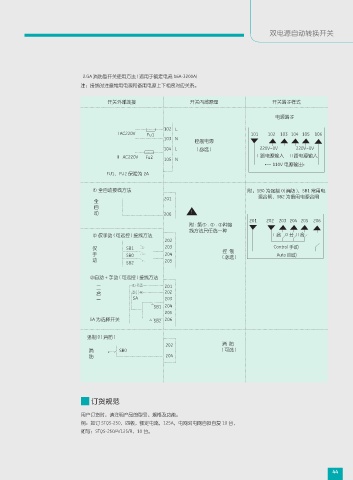

双电源自动转换开关
2.GA 消防型开关使用方法 ( 适用于额定电流 16A-3200A)
注：接线时注意常用电源和备用电源上下相序对应关系。
开关外部连接 开关内部原理 开关端子样式
电源端子
102 L
I AC220V Fu1 101 102 103 104 105 106
103 N
控制电源
104 L ( 必选 ) 220V~0V 220V~0V
II AC220V Fu2 105 N Ⅰ路电源输入 Ⅱ路电源输入
～ 110V 电源输出
FU1、FU2 保险为 2A
① 全自动接线方法 附：SB0 为强制 0( 消防 )、SB1 常用电
201 源合闸、SB2 为备用电源合闸
全
自
动 206 !
201 202 203 204 205 206
附 : 第① . ② . ③种接
线方法只任选一种
② 仅手动 ( 可远控 ) 接线方法 Ⅰ合 0 分 II 合
202
仅 SB1 203 控 制 Control 手动
手 SB0 204 ( 必选 ) Auto 自动
动 205
SB2
③自动 + 手动 ( 可远控 ) 接线方法
1 2
二 201
合 3 4 202
一 SA 203
SB1 204
205
SA 为选择开关 SB2 206
强制 0 ( 消防 )
202 消 防
消 SB0 ( 可选 )
防 204
订货规范
用户订货时，请注明产品的型号、规格及功能。
例：如订 STQS-250，四极，额定电流，125A，电网对电网自投自复 10 台，
即写：STQS-250/4/125/R，10 台。
