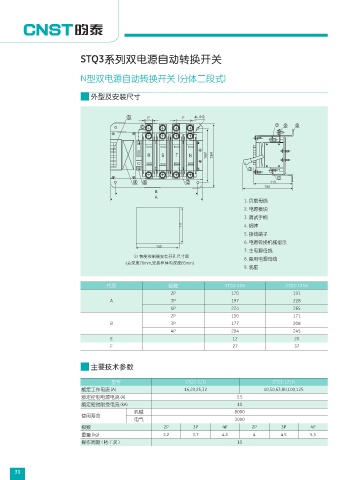

STQ3系列双电源自动转换开关

N型双电源自动转换开关 (分体二段式)

外型及安装尺寸

1. 负载母线
2. 电源模块
3. 调试手柄
4. 铭牌
5. 接线端子
6. 电源转换机械指示
7. 主电源母线
8. 备用电源母线
9. 底座

代号 极数 STQ3-32N STQ3-125N
2P 170 191
A 3P 197 228
4P 224 265
2P 150 171
B 3P 177 208
4P 204 245
E 12 20
F 27 37

主要技术参数

型号 STQ3-32N STQ3-125N
额定工作电流 (A) 16,20,25,32 40,50,63,80,100,125
额定控制电源电流 (A) 3.5
额定短时耐受电流 (kA) 10
机械 8000
使用寿命
电气 3000
极数 2P 3P 4P 2P 3P 4P
重量 (kg) 3.2 3.7 4.2 4 4.5 5.5
操作周期 ( 秒 / 次 ) 10
