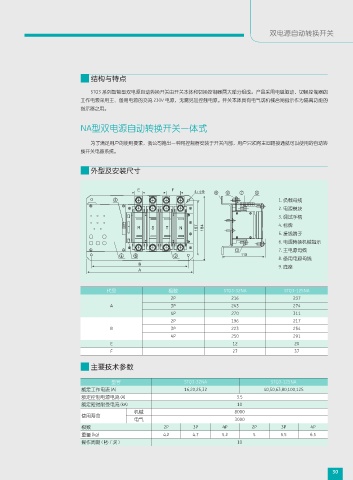

双电源自动转换开关

结构与特点

STQ3 系列智能型双电源自动转换开关由开关本体和切换控制器两大部分组成。产品采用电磁驱动，切换控制器的
工作电源采用主、备用电源的交流 230V 电源，无需另加控制电源。开关本体具有电气或机械合闸指示作为隔离功能的
指示器之用。

NA型双电源自动转换开关一体式

为了满足用户的使用要求，我公司推出一种将控制器安装于开关内部，用户只须将主回路接通就可以使用的自动转
换开关电器系统。

外型及安装尺寸

1. 负载母线
2. 电源模块
3. 调试手柄
4. 标牌
5. 接线端子
6. 电源转换机械指示
7. 主电源母线
8. 备用电源母线
9. 底座

代号 极数 STQ3-32NA STQ3-125NA
2P 216 237
A 3P 243 274
4P 270 311
2P 196 217
B 3P 223 254
4P 250 291
E 12 20
F 27 37

主要技术参数

型号 STQ3-32NA STQ3-125NA
额定工作电流 (A) 16,20,25,32 40,50,63,80,100,125
额定控制电源电流 (A) 3.5
额定短时耐受电流 (kA) 10
机械 8000
使用寿命
电气 3000
极数 2P 3P 4P 2P 3P 4P
重量 (kg) 4.2 4.7 5.2 5 5.5 6.5
操作周期 ( 秒 / 次 ) 10

30
