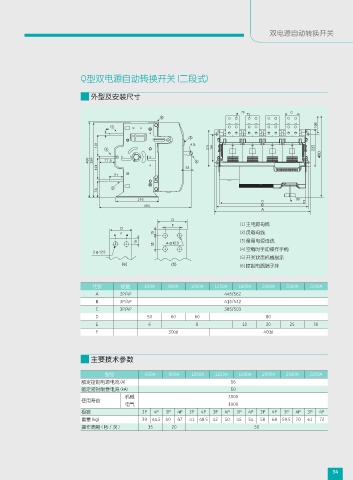

双电源自动转换开关
Q型双电源自动转换开关 (二段式)
外型及安装尺寸
(1) 主电源母线
(2) 负载母线
(3) 备用电源母线
(4) 空载时手动操作手柄
(5) 开关状态机械指示
(6) 控制电路端子排
代号 极数 630A 800A 1000A 1250A 1600A 2000A 2500A 3200A
A 3P/4P 445/562
B 3P/4P 415/532
C 3P/4P 385/503
D 50 60 60 80
E 6 8 10 20 25 30
F 30(a) 40(b)
主要技术参数
型号 630A 800A 1000A 1250A 1600A 2000A 2500A 3200A
额定控制电源电流 (A) 16
额定短时耐受电流 (kA) 50
机械 3000
使用寿命
电气 1000
极数 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P
重量 (kg) 39 44.5 40 47 41 48.5 42 50 45 54 58 68 59.5 70 61 72
操作周期 ( 秒 / 次 ) 15 20 50
