双电源自动转换开关

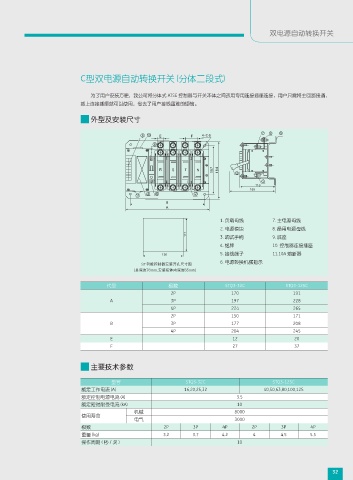

C型双电源自动转换开关 (分体二段式)

为了用户安装方便，我公司将分体式 ATSE 控制器与开关本体之间改用专用连接插座连接，用户只需将主回路接通，
插上连接插座就可以使用，省去了用户接线困难的烦恼。

外型及安装尺寸

1. 负载母线 7. 主电源母线
2. 电源模块 8. 备用电源母线
3. 调试手柄 9. 底座
4. 铭牌 10. 控制器连接插座
5. 接线端子 11.10A 熔断器
6. 电源转换机械指示

代号 极数 STQ3-32C STQ3-125C
2P 170 191
A 3P 197 228
4P 224 265
2P 150 171
B 3P 177 208
4P 204 245
E 12 20
F 27 37

主要技术参数

型号 STQ3-32C STQ3-125C
额定工作电流 (A) 16,20,25,32 40,50,63,80,100,125
额定控制电源电流 (A) 3.5
额定短时耐受电流 (kA) 10
机械 8000
使用寿命
电气 3000
极数 2P 3P 4P 2P 3P 4P
重量 (kg) 3.2 3.7 4.2 4 4.5 5.5
操作周期 ( 秒 / 次 ) 10

32
