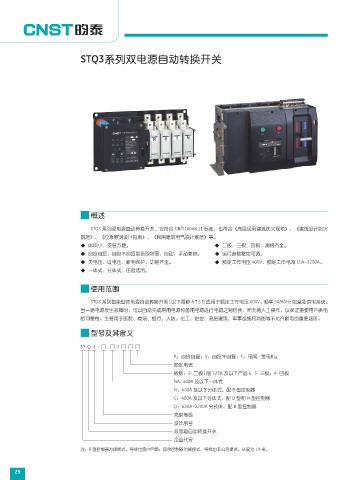

STQ3系列双电源自动转换开关

概述

STQ3 系列双电源自动转换开关，它符合 GB/T14048.11 标准，也符合《高层民用建筑防火规范》，《建筑设计防火
规范》，《应急照明设计指南》，《民用建筑电气设计规范》等。
◆ 体积小、安装方便。 ◆ 二极、三极、四极、规格齐全。
◆ 自投自复、自投不自复型各取所需，自动、手动兼容。 ◆ 运行参数整定可调。
◆ 欠电压、过电压、断相保护，功能齐全。 ◆ 额定工作电压 400V，额定工作电流 10A~3200A。
◆ 一体式、分体式、任君选用。

使用范围

STQ3 系列智能型双电源自动转换开关 ( 以下简称 A.T.S.E) 适用于额定工作电压 400V，频率 50/60Hz 的紧急供电系统。
当一路电源发生故障时，可以自动完成常用电源和备用电源进行电源之间切换，而无需人工操作，以保证重要用户供电
的可靠性。主要用于医院、商场、银行、人防、化工、冶金、高层建筑、军事设施和消防等不允许断电的重要场所。

型号及其含义

ST Q 3 - □ □ / □ □ □
R：自投自复；S：自投不自复；F：电网 - 发电机；
额定电流
极数：2- 二极 ( 限 125A 及以下产品 )；3- 三极；4- 四极
NA: 400A 及以下一体式
N：400A 及以下分体式，配 B 型控制器
C：400A 及以下分体式，配 D 型和 H 型控制器
Q：630A~3200A 分式体，配 B 型控制器
壳架等级
设计序号
双电源自动转换开关
企业代号
注：B 型控制器为接线式，导线由客户自备；其余控制器为插接式，导线由本公司提供。长度为 1.8 米。
