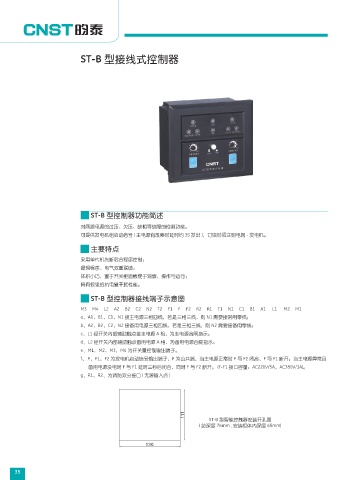

ST-B 型接线式控制器

ST-B 型控制器功能简述
对两路电源的过压、欠压、缺相等故障的检测功能。
可提供发电机组启动信号 ( 主电源有故障时延时约 3S 发出 )，订货时须注明电网 - 发电机。

主要特点
采用单片机先断后合程序控制；
逻辑程序、电气双重联锁；
体积小巧，置于开关柜面板便于观察、操作与运行；
具有很强的抗电磁干扰性能。

ST-B 型控制器接线端子示意图

M3 M4 L2 A2 B2 C2 N2 T2 F1 F F2 R2 R1 T1 N1 C1 B1 A1 L1 M2 M1
a、A1，B1，C1，N1 接主电源三相四线，若是三相三线，则 N1 需要接常用零线；
b、A2，B2，C2，N2 接备用电源三相四线，若是三相三线，则 N2 需要接备用零线；
c、L1 经开关内部辅助触点接主电源 A 相，为主电源合闸指示；
d、L2 经开关内部辅助触点备用电源 A 相，为备用电源合闸指示；
e、M1，M2，M3，M4 为开关量控制输出端子。
f、 F，F1，F2 为发电机启动信号输出端子，F 为公共端，当主电源正常时 F 与 F2 闭合、F 与 F1 断开；当主电源异常且
备用电源没电时 F 与 F1 延时三秒后闭合，同时 F 与 F2 断开。 (F-F1 接口容量：AC220V/5A，AC380V/3A)。
g、R1、R2、为消防双分接口 ( 无源输入点 )

111
ST-B 型智能控制器安装开孔图
( 总深度 76mm , 安装柜体内深度 65mm)

130

35
