塑壳断路器

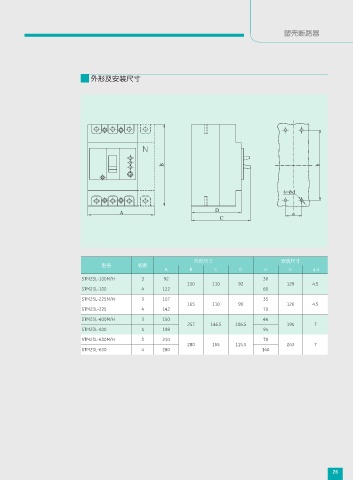

外形及安装尺寸
外形尺寸 安装尺寸
型号 极数
A B C D a b φd
STM23L-100M/H 3 92 30
150 110 92 129 4.5
STM23L-100 4 122 60
STM23L-225M/H 3 107 35
165 110 90 126 4.5
STM23L-225 4 142 70
STM23L-400M/H 3 150 44
257 146.5 106.5 194 7
STM23L-400 4 198 94
STM23L-630M/H 3 210 70
280 155 115.5 243 7
STM23L-630 4 280 140
26
