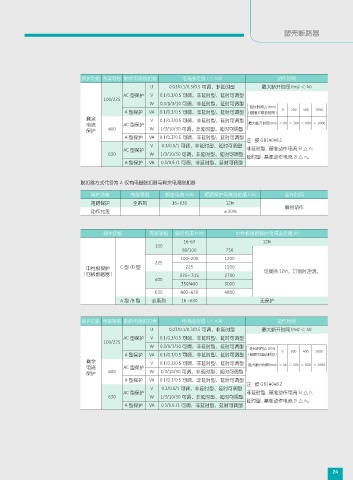

塑壳断路器

保护功能 壳架等级 剩余电流脱扣器 电流设定值 I △ n(A) 动作时间
U 0.03/0.1/0.3/0.5 可调，非延时型 最大断开时间 (ms) ＜ 40
AC 型保护 V 0.1/0.3/0.5 可调，非延时型、延时可调型
100/225
W 0.3/1/3/10 可调，非延时型、延时可调型
延长时间△ t(ms)
A 型保护 VA 0.1/0.3/0.5 可调，非延时型、延时可调型 ( 极限不驱动时间 ) 0 200 400 1000
剩余 V 0.1/0.3/0.5 可调，非延时型、延时可调型
电流 AC 型保护 最大断开时间 (ms) ＜ 40 ＜ 300 ＜ 600 ＜ 2000
保护 400 W 1/3/10/30 可调，非延时型、延时可调型
A 型保护 VA 0.1/0.3/0.5 可调，非延时型、延时可调型
注 : 按 GB14048.2
V 0.3/0.5/1 可调，非延时型、延时可调型
AC 型保护 非延时型 , 基准动作电流 5I △ n;
630 W 1/3/10/30 可调，非延时型、延时可调型
延时型 , 基准动作电流 2I △ n。
A 型保护 VA 0.3/0.5 /1 可调，非延时型、延时可调型

脱扣器方式代号为 2, 仅有电磁脱扣器与剩余电流脱扣器
保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
短路保护 全系列 16~630 12In
瞬时动作
动作允差 ±20%

保护功能 壳架等级 额定电流 In(A) 中性极短路保护电流设定值 (A)
16-63 12In
100
80/100 756
100~200 1200
225
中性极保护 C 型 /D 型 225 1500
( 四极断路器 ) 225~ 315 2700 可提供 12In，订货时注明。
400
350/400 3000
630 400~630 4800
A 型 /B 型 全系列 16 ~630 无保护

保护功能 壳架等级 剩余电流脱扣器 电流设定值 I △ n(A) 动作时间
U 0.03/0.1/0.3/0.5 可调，非延时型 最大断开时间 (ms) ＜ 40
AC 型保护 V 0.1/0.3/0.5 可调，非延时型、延时可调型
100/225
W 0.3/1/3/10 可调，非延时型、延时可调型 延长时间△ t(ms)
A 型保护 VA 0.1/0.3/0.5 可调，非延时型、延时可调型 ( 极限不驱动时间 ) 0 200 400 1000
剩余 V 0.1/0.3/0.5 可调，非延时型、延时可调型 最大断开时间 (ms) ＜ 40 ＜ 300 ＜ 600 ＜ 2000
电流 AC 型保护
保护 400 W 1/3/10/30 可调，非延时型、延时可调型
A 型保护 VA 0.1/0.3/0.5 可调，非延时型、延时可调型
注 : 按 GB14048.2
V 0.3/0.5/1 可调，非延时型、延时可调型
AC 型保护 非延时型 , 基准动作电流 5I △ n;
630 W 1/3/10/30 可调，非延时型、延时可调型
延时型 , 基准动作电流 2I △ n。
A 型保护 VA 0.3/0.5 /1 可调，非延时型、延时可调型

24
