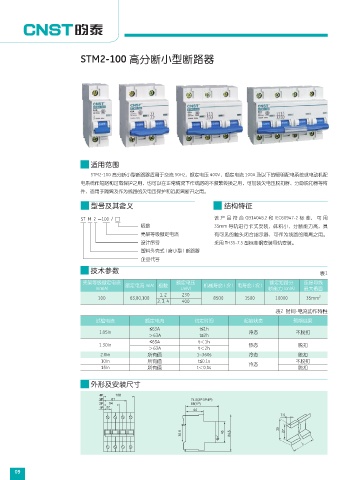

STM2-100 高分断小型断路器

适用范围
STM2-100 高分断小型断路器适用于交流 50Hz，额定电压 400V，额定电流 100A 及以下的照明配电系统或电动机配
电系统作短路和过载保护之用，也可以在正常情况下作线路的不频繁转换之用，可加装欠电压脱扣器、分励脱扣器等附
件，适用于隔离及作为线路的欠电压保护和远距离断开之用。
型号及其含义 结构特征

ST M 2 100 / □ 该 产 品 符 合 GB14048.2 和 IEC60947-2 标 准， 可 用
极数 35mm 导轨进行卡式安装，体积小，分断能力高，具
壳架等级额定电流 有可见的触头闭合指示器，可作为线路的隔离之用。
设计序号 采用 TH35-7.5 型标准钢安装导轨安装。
塑料外壳式 ( 含小型 ) 断路器
企业代号
技术参数 表1

壳架等级额定电流 额定电压 机械寿命 ( 次 ) 电寿命 ( 次 ) 额定短路分 连接导线
Inm(A) 额定电流 In(A) 极数 Ue(V) 断能力 Icn(A) 最大截面
1, 2 230
100 63,80,100 8500 1500 10000 35mm 2
2, 3, 4 400
表2 时间-电流动作特性
试验电流 额定电流 约定时间 起始状态 预期结果
≤63A t≤1h
1.05In 冷态 不脱扣
＞63A t≤2h
≤63A t＜1h
1.30In 热态 脱扣
＞63A t＜2h
2.0In 所有值 1~360s 冷态 脱扣
10In 所有值 t≤0.1s 不脱扣
15In 所有值 t＜0.1s 冷态 脱扣

外形及安装尺寸
