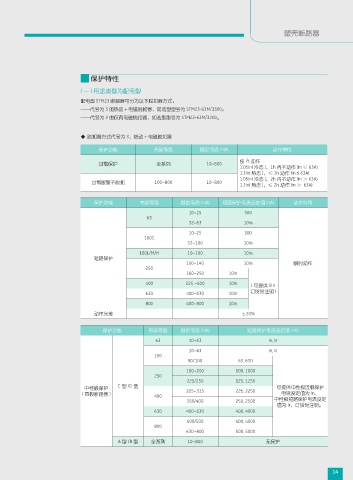

P. 19

塑壳断路器








                                保护特性
                            ( 一 ) 用途类型为配电型

                            配电型 STM23 断路器可分为以下脱扣器方式:
                            ——代号为 3 的热动 + 电磁脱扣器,如选型型号为 STM23-63M/3300;
                            ——代号为 2 的仅有电磁脱扣器,如选型型号为 STM23-63M/3200。


                            ◆ 脱扣器方式代号为 3,热动 + 电磁脱扣器

                                  保护功能               壳架等级           额定电流 In(A)               动作特性
                                                                                    2
                                  过载保护                全系列              10~800     按 I t 动作
                                                                                  1.05In( 冷态 ),1h 内不动作 (In ≤ 63A)
                                                                                  1.3In( 热态 ),≤ 1h 动作 (In ≤ 63A)
                                                                                  1.05In( 冷态 ),2h 内不动作 (In > 63A)
                                过载报警不脱扣              100~800           10~800
                                                                                  1.3In( 热态 ),≤ 2h 动作 (In >  63A)

                                 保护功能           壳架等级          额定电流 In(A)    短路保护电流设定值 Ir(A)         动作时间
                                                                 10~25             300
                                                   63
                                                                 32~63             10In
                                                                 10~25             300
                                                  100C
                                                                32~100             10In

                                                100L/M/H        10~100             10In
                                 短路保护
                                                                100~140            10In             瞬时动作
                                                  250
                                                                160~250       10In
                                                  400           225 ~400      10In    ( 可提供 5In
                                                  630           400~630       10In   订货时注明 )
                                                  800           400~800       10In

                                 动作允差                                             ±20%

                                    保护功能           壳架等级       额定电流 In(A)            短路保护电流设定值 Ir(A)
                                                     63          10~63                      In, Ir
                                                                 10~63                      In, Ir
                                                     100
                                                                80/100           63, 630
                                                                100~200         100, 1000
                                                     250
                                                                225/250         125, 1250
                              中性极保护      C 型 /D 型                                             可提供中性极过载保护
                             ( 四极断路器 )               400        225~315         225, 2250       电流设定值为 In,
                                                                350/400         250, 2500     中性极短路保护电流设定
                                                                                              值为 Ir,订货时注明。
                                                     630        400~630         400, 4000
                                                                400/500         400, 4000
                                                     800
                                                                630~800         500, 5000
                                         A 型 /B 型   全系列         10~800                     无保护
